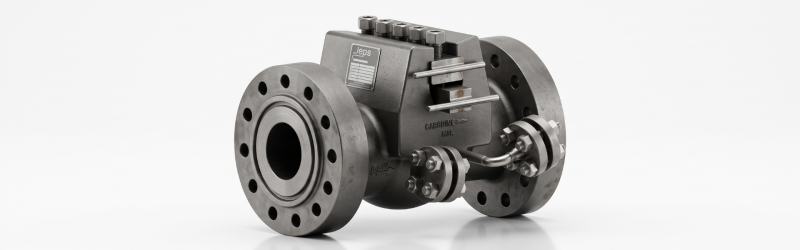

خطوط القياس (Meter Run) من EPS Leading

ما هو خط القياس (Meter Run) للأوريفيس؟

خط القياس (Meter Run) للأوريفيس هو مجموعة مقاطع الأنابيب الموصولة بمدخل عداد فرق الضغط ومخرجه، والمصنّعة بالأطوال والتفاوتات التي يشترطها معيار القياس، ويُعرف أيضًا بأنبوب القياس (Meter Tube). وتتمثل مهمته في إيصال المائع إلى عنصر القياس بمقطع سرعة مكتمل النمو ومتماثل حول المحور وخالٍ من الدوامات، والحدّ من ارتداد الاضطرابات الواقعة بعد العداد إلى مآخذ الضغط.

في القياس بلوحة الفتحة يصحّ معامل التصريف على افتراض أن اللوحة مركّبة في أنبوب ذي هندسة قياسية. فإذا انحرف القطر الداخلي للخط أو تفلطحه أو خشونة سطحه الداخلي — أو وُجدت درجة بين الخط والحامل — عن هذا الافتراض، ارتفع عدم اليقين في القياس. ولذلك لا يُعامَل خط القياس كقطعة أنابيب عادية، بل يُصمَّم ويُصنَّع ويُتحقق منه بوصفه جزءًا لا يتجزأ من نظام القياس.

يمكن دمج خطوط القياس من EPS Leading مع جميع عدادات فرق الضغط من EPS، كما يمكن توريدها مقاطعَ خطٍّ دون عداد. ويمكن تجهيز نقاط توصيل لأجهزة مثل الأغلفة الحرارية ومقاييس الكثافة على الخط، وتعريف مكيف التدفق وأجهزة الإرسال وحاسوب التدفق ضمن النطاق نفسه — لتكوين نظام قياس متكامل تحت مسؤولية واحدة.

كيف يحدد خط القياس دقة النظام

يهيّئ خط القياس (Meter Run) التدفق لعنصر القياس، ويأخذ القيم المقاسة من النقاط الصحيحة. ويمكن وصف وظائفه باتجاه التدفق على النحو التالي:

1.    المقطع المستقيم الأمامي: يفقد التدفق القادم من كوع أو صمام أو مجمّع دواماته، ويكتمل نمو مقطع السرعة فيه أثناء مروره عبر الأنبوب المستقيم. ويُحدَّد الطول المطلوب بمضاعفات قطر الأنبوب وفق نسبة بيتا ونوع التجهيزات الأمامية والمعيار المطبّق.

2.    مكيف التدفق أو المقوِّم: حين لا يسمح ترتيب الموقع بطول مستقيم كافٍ، يقلل مكيف التدفق المركّب في المقطع الأمامي الدوامات ويصحّح المقطع، ما يساعد على تقصير الخط. ويُحدَّد موضعه وفق المسافات المنصوص عليها في المعيار.

3.    المحاذاة بين العداد وخط القياس: تؤدي الإزاحة المحورية أو وجود درجة في القطر الداخلي بين حامل لوحة الفتحة والأنابيب الأمامية والخلفية إلى تشويه المقطع الواصل إلى اللوحة. وفي النسخ ذات الشفاه تحافظ المحاذاة بالمسامير الموجِّهة (Dowel) على تحاذي محاور المجموعة حتى بعد إعادة تجميعها في الموقع.

4.    المقطع المستقيم الخلفي: يمنع المقطع الواقع بعد اللوحة العناصر اللاحقة كالصمامات والأكواع من التأثير في مآخذ الضغط. وعادةً ما تقع نقطة قياس درجة الحرارة في هذا المقطع أيضًا، في الموضع الذي يحدده المعيار.

5.    توصيل أجهزة القياس وجمع البيانات: تُجمع قياسات فرق الضغط والضغط الساكن ودرجة الحرارة، والكثافة عند الحاجة، في حاسوب التدفق لحساب التدفق. ويساعد تشخيص المراقبة المعتمدة على الحالة (CBM) على متابعة أداء نظام القياس طوال عمره التشغيلي.

التحقق البُعدي: الفحص الإشعاعي وتشطيب السطح وتحاذي المحاور

في خطوط القياس يُتحقق من سلامة اللحامات بالفحص الإشعاعي، بينما يُقاس تشطيب السطح الداخلي وتحاذي المحاور مقابل متطلبات العميل. وتشكّل هذه السجلات، مع تقارير التحقق من القياس وشهادات المواد، جزءًا من وثائق التسليم، وتوفّر الأساس لتدقيق نظام القياس.

نهج دقة النظام

دقة النظام محصلة مشتركة لمدى دقة تصنيع العداد وأنابيب خط القياس وأبعادهما. ولذلك يُستحسن الحصول على العداد والخط من عملية إنتاج وفحص واحدة، مشغولَين آليًا ليتوافق كل منهما مع الآخر. أما ضمّ أجزاء من موردين مختلفين في الموقع فيرفع خطر عدم تطابق الأقطار الداخلية وأخطاء المحاذاة — وهي أخطاء لا يمكن تعويضها لاحقًا بالمعايرة.

الميزات الرئيسية

·         تصميم خاص بكل مشروع: يُصمَّم كل خط قياس (Meter Run) وفق هدف القياس لدى العميل وترتيب أنابيبه ومواصفاته؛ وتُقدَّم خدمة تصميم مخصص عند الطلب.

·         نطاق نظام قياس كامل: يمكن أن تُضم إلى الخط عدادات فرق الضغط من EPS، ومكيف تدفق أو مقوِّم، وأجهزة إرسال فرق الضغط وأجهزة إرسال العملية، وحاسوب التدفق، وخزانة الأجهزة، وتشخيص CBM.

·         نقاط توصيل أجهزة القياس: تُدمج في التصميم وصلات الأغلفة الحرارية ومقاييس الكثافة والأجهزة المماثلة على الجانبين الأمامي والخلفي.

·         نطاق ضغط واسع: إلى جانب فئات ضغط ANSI 150#–2500#، يمكن تنفيذ تصاميم للضغط العالي حتى 10,000 psi.

·         مواد للخدمة الشاقة: تمتد خيارات المواد من الفولاذ الكربوني القياسي إلى فولاذ دوبلكس وسوبر دوبلكس والسبائك التي أساسها النيكل؛ ويتوفر التصنيع وفق مواصفة تكسية داخلية عند الحاجة.

·         توصيلات طرفية مرنة: أطراف شفة–شفة أو شفة–لحام أو لحام–لحام، مع أوجه شفاه مسطحة أو بارزة (RF) أو بوصلة حلقية (RTJ).

·         المحاذاة بالمسامير الموجِّهة: في النسخ ذات الشفاه تساعد المحاذاة بالمسامير الموجِّهة على إبقاء محاور العداد والخط متطابقة بعد التركيب والصيانة.

·         تصنيع مُتحقَّق منه: يُنفَّذ الفحص الإشعاعي والتحقق من تشطيب السطح وتحاذي المحاور وفق متطلبات العميل، ويُوثَّق.

·         مقاطع خط دون عداد: يمكن أيضًا توريد مقاطع خط القياس وحدها لاستخدامها مع عداد قائم.

المواصفات الفنية

لأن خطوط القياس تُبنى وفق متطلبات كل مشروع، تحدد المعلومات أدناه نطاق التصميم. أما القطر والطول وسُمك الجدار ونقاط التوصيل فتُحدَّد من بيانات المشروع.

خيارات فئة الضغط والمواد والتوصيل الطرفي ليست مستقلة بعضها عن بعض؛ وتُؤكَّد التركيبة النهائية مع كود التصميم المطبّق وظروف العملية.

المزايا الرئيسية

·         خفض عدم اليقين من مصدره: إنتاج العداد والخط متوافقَين أحدهما مع الآخر يحدّ منذ البداية من الأخطاء المنهجية الناتجة عن درجات القطر الداخلي والإزاحة المحورية.

·         تركيب سريع وموثوق في الموقع: مقاطع الخط المُتحقَّق منها في المصنع والمحاذاة بالمسامير الموجِّهة تُركَّب في مكانها في الموقع دون ضبط إضافي.

·         حاجة منخفضة إلى الصيانة: مقاطع الأنابيب المشغولة بدقة وذات الهندسة الثابتة لا تحتاج إلا إلى صيانة قليلة جدًا طوال عمرها التشغيلي.

·         مسؤولية واحدة وملف وثائق واحد: توريد العداد والخط والملحقات ضمن نطاق واحد يجمع سجلات الجودة ووثائق معدات الضغط في ملف واحد.

·         ملاءمة للخدمة الشاقة: تتوفر خيارات للمواد والتكسية للضغط العالي والخدمة الحامضية والموائع المسببة للتآكل.

·         مرونة في المحطات القائمة: يتيح خيار مقاطع الخط دون عداد تجديد مقاطع الأنابيب وحدها مع الإبقاء على العدادات العاملة.

مجالات التطبيق

تشكّل خطوط القياس العمود الفقري الميكانيكي لنقاط القياس بفرق الضغط في شبكات أنابيب نقل الغاز وتوزيعه والطاقة والعمليات التي تشملها أكواد التصميم.

محطات قياس الغاز الطبيعي

في محطات القياس بلوحة الفتحة على خطوط النقل والتوزيع الواقعة ضمن نطاق ASME B31.8، تُصمَّم خطوط القياس الأمامية والخلفية مع مكيف التدفق ووصلات أجهزة القياس معًا.

خطوط الإنتاج والتجميع عالية الضغط

بفضل خيارات شفاه API 6A والتصاميم حتى 10,000 psi، يمكن إنشاء نقاط قياس على الخطوط عالية الضغط.

محطات توليد الطاقة

يمكن تصنيع خطوط القياس لنقاط قياس التدفق في الخطوط التي يشملها كود أنابيب الطاقة ASME B31.1.

مصانع العمليات والخدمة المسببة للتآكل

في الخطوط الواقعة ضمن نطاق أنابيب العمليات ASME B31.3، تمنح التصاميم من فولاذ دوبلكس أو سوبر دوبلكس أو المكسوّة داخليًا عمرًا طويلًا مع الموائع المسببة للتآكل؛ وتُقيَّم الخدمة الحامضية وفق NACE MR0175.

تجديد محطات القياس القائمة

في المشاريع التي يُحتفظ فيها بالعدادات المركّبة، يمكن استعادة المطابقة البُعدية باستبدال مقاطع خط القياس وحدها.

معايير تصميم خط القياس

لتحجيم خط القياس (Meter Run) وتحديد نطاق تصنيعه، نوصي بتوضيح البيانات التالية في بداية المشروع:

ظروف القياس والتدفق

·         نوع العداد المستخدم ومقاس الخط والنطاق المتوقع لنسبة بيتا

·         المائع ونطاق التدفق وضغط التشغيل ودرجة حرارته

·         التجهيزات قبل نقطة القياس وبعدها (كوع، صمام، مجمّع، مخفّض)

·         طول الأنبوب المستقيم المتاح في الموقع والحاجة إلى مكيف تدفق

التصميم الميكانيكي والأكواد

·         كود تصميم الأنابيب المطبّق ومتطلبات معدات الضغط

·         فئة الضغط وسُمك الجدار وسماحية التآكل

·         المادة، ومتطلب الخدمة الحامضية، والحاجة إلى تكسية داخلية

·         نوع التوصيل الطرفي ومعيار الشفة ووجهها

أجهزة القياس ونقاط التوصيل

·         موضع الغلاف الحراري ونوع توصيله لقياس درجة الحرارة

·         الوصلات اللازمة لمقياس الكثافة أو لقياسات عملية إضافية

·         ترتيب تركيب أجهزة إرسال فرق الضغط والضغط الساكن

·         نطاق حاسوب التدفق وخزانة الأجهزة وتشخيص CBM

الجودة والوثائق

·         مدى الفحص الإشعاعي ومتطلبات قياس تشطيب السطح وتحاذي المحاور

·         نوع شهادة المواد وتقرير التحقق من القياس المطلوب

·         الحاجة إلى المطابقة لـ PED أو لأكواد إقليمية أو خاصة بالعميل

·         النقل ومساحة التركيب وسهولة الفك للصيانة (ما يرجّح الأطراف ذات الشفاه)

تُقيَّم متطلبات المناطق الخطرة للأجهزة الإلكترونية المركّبة على خط القياس لكل مشروع وفق تصنيف المنطقة في المحطة.

أكواد التصميم ومعايير الشفاه والقياس

تُصمَّم خطوط القياس من EPS Leading وتُصنَّع وفق المعايير والأكواد التالية، بحسب متطلبات المشروع.

تُقيَّم الأكواد الإضافية الخاصة بالعميل أو بالمنطقة لكل مشروع؛ ويجب توضيح الأكواد المطبّقة في مرحلة عرض السعر

هندسة خطوط القياس من TLY Enerji

تتعامل TLY Enerji مع خط القياس (Meter Run) بوصفه العمود الفقري الميكانيكي والمترولوجي لمحطة القياس. يراجع فريقنا الهندسي ترتيب الأنابيب القائم أو المخطط، ويقيّم الحاجة إلى أنبوب مستقيم ومكيف تدفق وفق التجهيزات الواقعة قبل العداد، ويحدد مواضع نقاط توصيل أجهزة القياس، ويعرّف نطاق الخط مع العداد وأجهزة الإرسال وحاسوب التدفق.

وندعم فرق مشاريعكم في إعداد المواصفة الفنية، ومتابعة خطة جودة التصنيع ووثائق التسليم، ودمج القياس في نظام التحكم، والتشغيل التجريبي. وفي مشاريع التجديد نقيّم معكم إمكانية الإبقاء على العدادات المركّبة، والحالة البُعدية لخط قياس الأوريفيس القائم، وتسلسل التركيب الذي يقصّر زمن توقف المحطة. ليصبح الخط الجديد جزءًا من نظام يقدّم بيانات قياس قابلة للتتبع والتدقيق منذ اليوم الأول للتشغيل.

الأسئلة الشائعة

ما هو خط القياس؟

خط القياس (Meter Run) هو مجموعة مقاطع الأنابيب الموصولة بمدخل عداد فرق الضغط ومخرجه، والمصنّعة بالأطوال والتفاوتات التي يحددها معيار القياس. وهو يضمن وصول التدفق إلى عنصر القياس بمقطع سرعة سليم التكوين، وعدم تأثير الاضطرابات الواقعة بعد العداد في القياس. وفي القياس بلوحة الفتحة يُعد من اللبنات الأساسية لدقة النظام.

لماذا يجب توريد خط القياس مع العداد؟

تجمع دقة النظام بين دقة تصنيع وأبعاد كلٍّ من العداد وأنابيب خط القياس. والمعالجة الآلية للعداد والخط ليتوافق أحدهما مع الآخر تقلل إلى الحد الأدنى عدم تطابق الأقطار الداخلية والإزاحة المحورية. أما عند ضمّ أجزاء من موردين مختلفين في الموقع فيصعب ضبط هذه الأخطاء، ولا يمكن عادةً تصحيحها لاحقًا.

ما طول الأنبوب المستقيم اللازم قبل لوحة الأوريفيس وبعدها؟

الطول المطلوب ليس قيمة ثابتة؛ بل يُحسب بمضاعفات قطر الأنبوب وفق نسبة بيتا ونوع التجهيزات قبل العداد (كوع مفرد، أكواع في مستويات مختلفة، صمام، مخفّض) والمعيار المطبّق. كما يُحدَّد حد أدنى منفصل للطول في الجانب الخلفي. وتُحدَّد هذه القيم لكل مشروع على أساس ISO 5167 أو API MPMS 14.3.2.

هل يقصّر مكيف التدفق خط القياس؟

نعم. يقلل مكيف التدفق الملائم الدوامات ويصحّح مقطع السرعة، ما يسمح بتقصير الطول المستقيم الأمامي الذي تشترطه المعايير. ويتوقف مقدار التقصير على نوع المكيف وموضعه والمعيار المطبّق. وفي المحطات ذات المساحة المحدودة، ينبغي النظر إلى مكيف التدفق بوصفه جزءًا من تصميم خط القياس.

ما أجهزة القياس التي يمكن توصيلها بخط القياس؟

يمكن إضافة نقاط توصيل للأغلفة الحرارية ومقاييس الكثافة والأجهزة المماثلة إلى الجانبين الأمامي والخلفي للخط في مرحلة التصميم. كما يمكن أن يشمل توريد نظام القياس أجهزة الإرسال وحاسوب التدفق وخزانة الأجهزة وتشخيص المراقبة المعتمدة على الحالة. وتُحدَّد مواضع نقاط التوصيل وفق معيار القياس المعني.

هل يُختار خط قياس بشفاه أم باللحام؟

تسهّل الأطراف ذات الشفاه فك الخط للفحص والصيانة، وتحافظ المحاذاة بالمسامير الموجِّهة على تحاذي المحاور عند إعادة التجميع. أما الأطراف الملحومة فتقلل عدد نقاط التسرب المحتملة، وقد تُفضَّل في الخطوط عالية الضغط أو الحرجة. ويمكن أيضًا الجمع بين شفة ولحام؛ ويتوقف الاختيار على كود التصميم واستراتيجية الصيانة وقيود الموقع.

ما الوثائق التي تُورَّد مع خط القياس؟

تُسلَّم خطوط القياس مع سجلات تفصيلية للتحقق من القياس وشهادات المواد. ويُبلَّغ عن الفحص الإشعاعي وتشطيب السطح وتحاذي المحاور وفق متطلبات العميل. وحيثما انطبق، تُقدَّم أيضًا وثائق المطابقة لـ PED 2014/68/EU وللأكواد الخاصة بالعميل أو بالمنطقة؛ ويُوضَّح النطاق في مرحلة عرض السعر.

هل يمكن استبدال مقطع خط القياس وحده في محطة قائمة؟

نعم. يمكن توريد مقاطع خط القياس دون عداد. غير أنه يجب التحقق من توافق القطر الداخلي والمحاذاة بين مقاطع الخط الجديدة والعداد القائم. وباستخدام البيانات البُعدية للعداد القائم وترتيب المحطة، تقيّم TLY Enerji خيارات التجديد، وتساعدكم على تقرير ما إذا كان ينبغي تجديد العداد والخط معًا.
