ما هو جهاز إرسال الضغط؟
جهاز إرسال الضغط جهاز ميداني يستشعر ضغط المائع ويحوّله إلى إشارة كهربائية قياسية وبيانات رقمية. وخلافًا لمقياس الضغط الميكانيكي الذي يعطي قراءة محلية فقط، ينقل جهاز الإرسال القيمة المقاسة إلى نظام تحكم بعيد؛ كما تقدّم أجهزة الإرسال الذكية اتصالًا رقميًا وتهيئة محلية ومراقبة ذاتية وتشخيصًا للعملية. ولذلك يمكن استخدام بيانات الضغط لا في المراقبة وحدها، بل أيضًا في حلقات التحكم والإنذارات ووظائف السلامة.
وهناك ثلاثة أنواع أساسية تحددها مرجعية القياس: جهاز إرسال الضغط النسبي يقيس نسبةً إلى الضغط الجوي، وجهاز إرسال الضغط المطلق يقيس نسبةً إلى التفريغ التام، أما جهاز إرسال فرق الضغط فيقيس الفرق في الضغط بين نقطتي عملية. وقياس فرق الضغط هو أساس قياس التدفق بالعناصر الأولية، وقياس المستوى الهيدروستاتيكي، ومراقبة هبوط الضغط عبر معدات مثل المرشحات والمبادلات الحرارية.
وتجمع المنصة المعيارية المعروضة في هذه الصفحة، ضمن بنية إلكترونية واحدة، بين وحدة حساس مشفّهة تناسب الدمج مع المشاعب والعناصر الأولية للتدفق والأغشية العازلة، ووحدة حساس مباشرة على الخط تتصل بالعملية مباشرةً. أما تطبيقات المستوى والسطح البيني والكثافة بالأغشية العازلة فتتناولها بشكل منفصل صفحة أجهزة إرسال المستوى بفرق الضغط وأنظمة الأغشية العازلة.
كيف يعمل قياس الضغط النسبي والمطلق وفرق الضغط
في جهاز إرسال الضغط يُقاس ضغط العملية عبر سلسلة من أربع مراحل تمتد من الغشاء العازل الملامس للوسط إلى الحساس ثم إلى الإلكترونيات الرقمية:
1. تأثير الضغط على الغشاء العازل: يطبّق مائع العملية ضغطه على غشاء عازل رقيق مصنوع من مواد مثل الفولاذ المقاوم للصدأ 316L أو سبيكة C-276 أو سبيكة 400 أو التنتالوم. والغشاء هو الحاجز الملامس للوسط الذي يبقي مائع العملية بعيدًا عن عنصر الاستشعار.
2. النقل إلى الحساس عبر سائل التعبئة: يُملأ الحيز المحكم بين الغشاء وعنصر الاستشعار بالسيليكون قياسيًا أو بسائل تعبئة خامل اختياريًا. ولأن الإزاحة الحجمية في الوحدة المشفّهة تبقى دون 0.08 cm³، يصل الضغط إلى الحساس دون تغيّر ملموس في الحجم عند الغشاء.
3. التحويل إلى إشارة كهربائية والمعالجة الرقمية: يحوّل عنصر الاستشعار الضغط إلى مقدار كهربائي. وتحدّث الإلكترونيات بيانات الحساس 48 مرة في الثانية (167 مرة مع الخيار السريع)، وتطبّق بيانات المعايرة والتوصيف لإنتاج القيمة المقاسة بالوحدات الهندسية.
4. الخرج والعرض والاتصال: بحسب اختيار المستخدم، تُحوَّل القيمة المقاسة إلى إشارة 4–20 mA ثنائية الأسلاك بخاصية خطية أو بالجذر التربيعي، مع تركيب إشارة HART الرقمية على التيار. ويمكن ضبط التخميد بين 0 و60 ثانية؛ كما يغذّي القياس نفسه الشاشة الرسومية المحلية والتتابعات المدمجة عند تركيبها.
ثلاثة أنواع من الضغط بحسب المرجع
في قياس الضغط النسبي يكون الجانب المرجعي للحساس مفتوحًا على الجو؛ ومع الوحدات المباشرة على الخط يمتد القياس إلى القيم النسبية السالبة حتى –1.01 bar، فيمكن مراقبة الظروف القريبة من التفريغ أيضًا. أما في قياس الضغط المطلق فالمرجع هو التفريغ التام، ولذلك لا تتأثر القراءة بتغيّرات الضغط الجوي، وهو ما يجعله الخيار المفضل لعمليات التفريغ ولمراقبة مقادير مثل ضغط البخار.
وفي قياس فرق الضغط يُوصَل جانبا الضغط المرتفع والمنخفض في جهاز الإرسال بنقطتي عملية منفصلتين. وبحسب رمز النطاق، يبقى جهاز الإرسال ضمن مواصفاته عند ضغوط خط ساكنة تصل إلى 250 bar، ويرتفع هذا الحد إلى 425 bar مع خيار الضغط الساكن المرتفع. ويمكن إزالة أثر ضغط الخط في نقطة الصفر بتنفيذ ضبط صفر وجهاز الإرسال تحت ضغط الخط. وإذا أدى تشغيل خاطئ للصمامات إلى تعريض أحد الجانبين لكامل الضغط الساكن، ينزاح الخرج ويلزم إعادة ضبط الصفر.
وحدتا الحساس المشفّهة والمباشرة على الخط
تتولى وحدة الحساس المشفّهة أنواع القياس الثلاثة: فرق الضغط والضغط النسبي والضغط المطلق. ويتكوّن توصيلها بالعملية من منافذ ¼–18 NPT على مراكز تبعد 54 mm، تحوّلها محوّلات الشفاه إلى ½–14 NPT. ويمكن دمج الوحدة مع مشاعب أجهزة مدمجة ذات صمامين أو ثلاثة أو خمسة، ومع الشفاه التقليدية وشفاه المستوى للتركيب المباشر على الخزان (2 و3 بوصات Class 150–300، وDN 50 / DN 80 PN 40).
أما وحدة الحساس المباشرة على الخط فمخصصة للضغط النسبي والمطلق فقط، وتُركّب بفضل تصميمها المدمج مباشرةً على وصلة العملية. ومن خياراتها قلاووظ داخلي ½–14 NPT، وقلاووظ خارجي G½ A وفق DIN 16288، وشفة أجهزة غير ملولبة، ووصلة ضغط مرتفع مخروطية ملولبة للنطاق الأعلى حتى 689.47 bar.

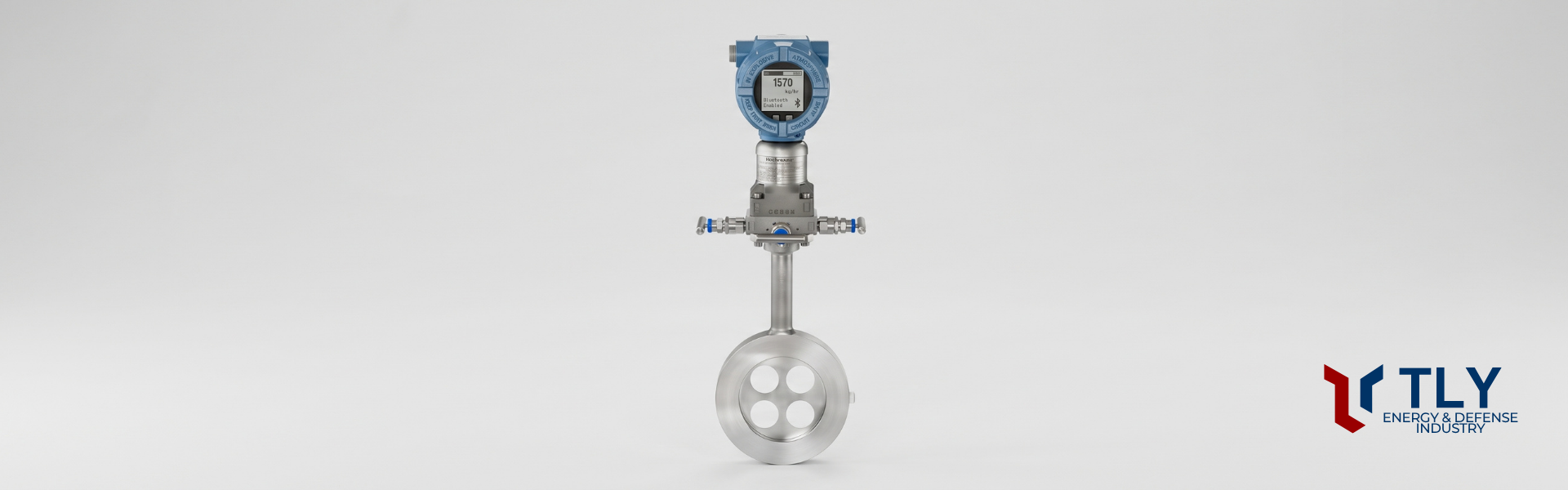

قياس التدفق والمستوى بفرق الضغط

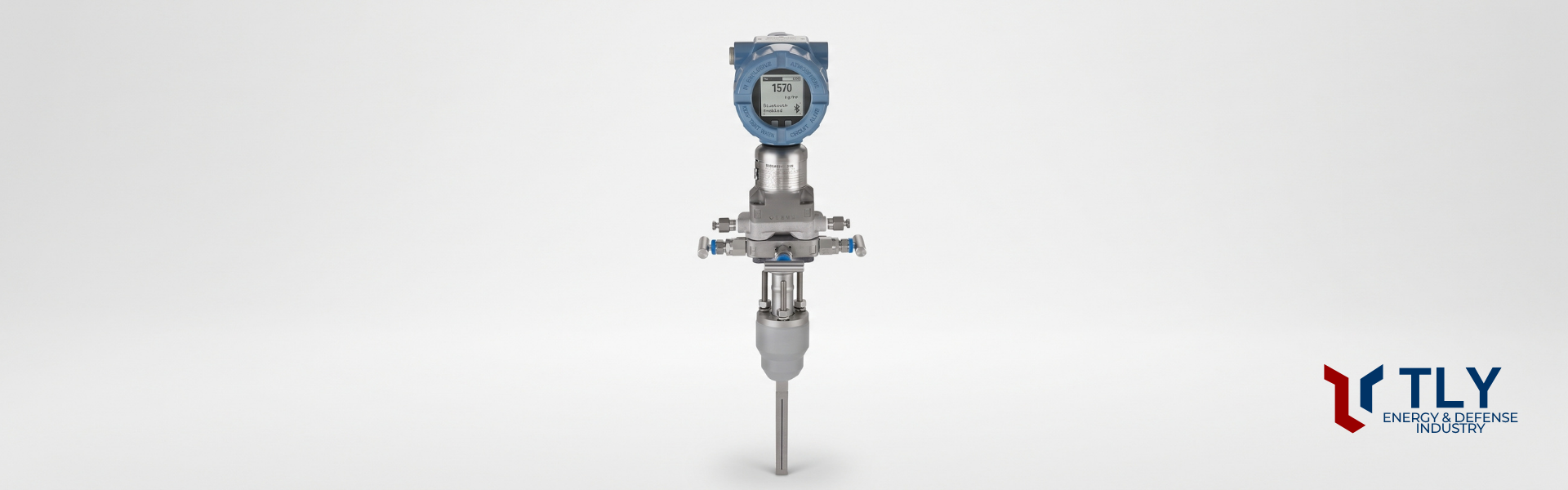

يتناسب فرق الضغط عبر العنصر الأولي لقياس التدفق مع مربع معدل التدفق؛ ويحوّل خرج الجذر التربيعي في جهاز الإرسال أو تهيئة التدفق الداخلية هذه العلاقة إلى إشارة تدفق خطية. وتُعرض المنصة أيضًا كمقياس تدفق كامل بفرق الضغط، مهيّأ ومختبر ضد التسرب في المصنع: أنبوب بيتوت متوسط القياس بفقد ضغط دائم منخفض للخطوط الكبيرة، ولوحة فتحة مكيِّفة تخفض متطلب الأنبوب المستقيم إلى 2D قبل مصادر الاضطراب وبعدها، ولوحة فتحة مدمجة تُركّب بين الشفاه القائمة، ولوحة فتحة متكاملة مع مقطع أنبوبي مشغّل بدقة للخطوط الصغيرة.

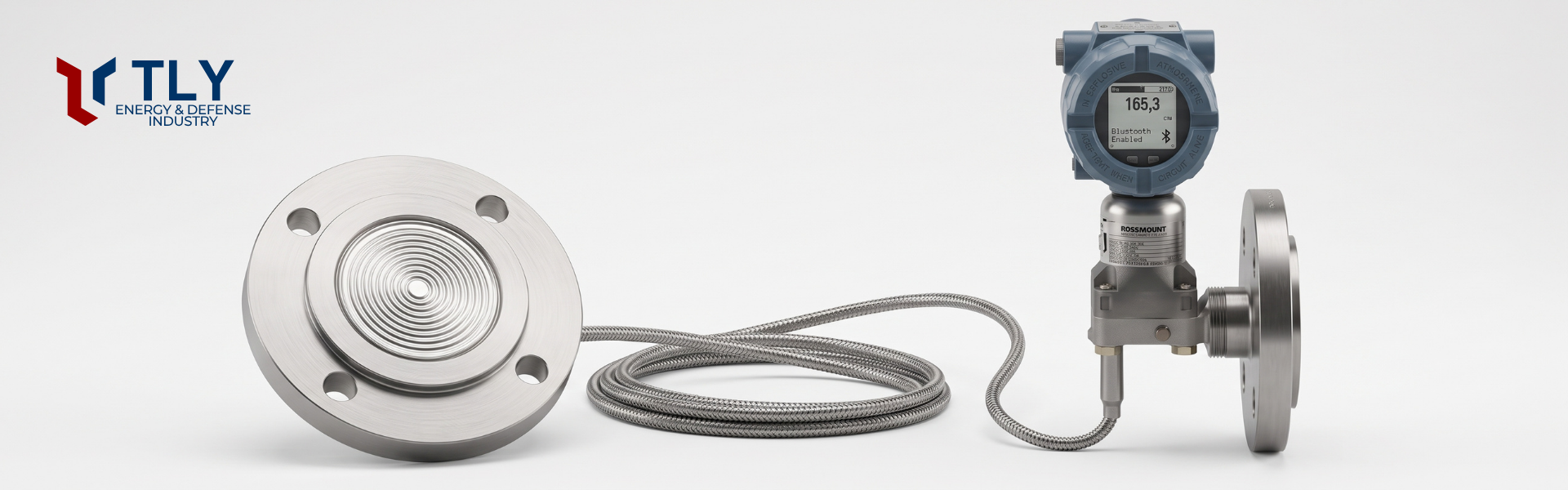

وبحسب العنصر الأولي وفئة الأداء، تقع عدم يقينية قياس التدفق بين نحو ±0.75% و±2.70% من التدفق؛ وتفترض هذه القيم ثبات الكثافة واللزوجة ومعامل التمدد، ولا تشمل تعويض الضغط ودرجة الحرارة. وفي تطبيقات المستوى يُطبَّق مبدأ فرق الضغط نفسه على القياس الهيدروستاتيكي للمستوى، إما بشفة مركّبة مباشرة على الخزان أو بأنظمة الأغشية العازلة.
التشخيص ومعلومات العملية
تتعرّف وظائف تشخيص الحلقة الكهربائية على مشكلات مثل تآكل الأطراف أو دخول الماء إلى حجرة الأطراف أو عدم استقرار التغذية قبل أن تؤثر في قياس العملية. أما تشخيص انسداد خط النبض فيستخدم معالجة إحصائية للإشارة لتحديد الانسداد في أنابيب النبض أو عند مآخذ الضغط في العنصر الأولي.
وتتابع وظيفة المراقبة الإحصائية للعملية مقدار تشتّت الضغط المقاس (انحرافه المعياري ومعامل اختلافه)، ويمكنها الإنذار المبكر بأوضاع غير اعتيادية مثل عدم استقرار اللهب في الأفران، والتكهّف في المضخات، وإغراق أعمدة التقطير، وتغيّر تركيب المائع، وانسحاب الهواء، وفقدان التحريك، والتسريبات في العملية. كما تسهّل قوائم اختبار الإثبات الموجَّهة، والاختبار الجزئي في الموقع الذي لا يحتاج إلى مصدر ضغط خارجي، وسجلات المعايرة والتشخيص، تنفيذَ الاختبارات الدورية لوظائف السلامة.
يلبّي جهاز الإرسال توصيتي NAMUR NE 107 للمراقبة الذاتية وNE 43 لمستويات الإشارة. وعند رصد عطل حرج في الجهاز، يُدفع الخرج التماثلي — وفق تهيئة الإنذار المختارة — إلى مستوى إنذار مرتفع 22.5 mA أو مستوى إنذار منخفض 3.725 mA (أو 3.575 mA في التهيئة المتوافقة مع NAMUR).
الميزات الرئيسية
· ثلاث فئات أداء: دقة مرجعية ±0.025% من المدى في فئة الأداء العالي و±0.035% من المدى في الفئة القياسية؛ وتحقق الفئة المحسّنة للتدفق ±0.04% من القراءة حتى نسبة تقليص 8:1 في فرق الضغط.
· نسبة تقليص مدى واسعة: نسبة تقليص 200:1 أو 150:1 بحسب فئة الأداء، و800:1 بين –2.49 و2.49 bar مع خيار النطاق الشامل، ما يقلّل تنوّع الأجهزة الاحتياطية المخزّنة لنطاقات مختلفة.
· استقرار طويل الأمد على 20 عامًا: استقرار محدد على مدى 20 عامًا بقيمة ±0.10% من الحد الأعلى للنطاق في فئة الأداء العالي و±0.15% في الفئة القياسية.
· استجابة ديناميكية سريعة: زمن استجابة إجمالي 80 ms في التهيئة القياسية و40 ms مع خيار الحساس السريع؛ وزمن ميت 40 ms أو 20 ms على التوالي.
· مفاتيح تتابع مدمجة: تتابعان ثنائيا القطب ثنائيا الرمي على لوحة الأطراف، يعملان بقياس جهاز الإرسال، يوفران تحكمًا تقطيعيًا حيث لا يتوفر PLC أو DCS، ومسارًا مزدوجًا إلى عنصر التحكم النهائي في أنظمة السلامة الآلية.
· حزم تشخيص متدرجة: ثلاثة مستويات من التغطية التشخيصية، من تشخيص الجهاز والحلقة الكهربائية الأساسي إلى اختبار الإثبات الموجَّه والمراقبة الإحصائية للعملية وكشف انسداد خط النبض.
· وصول محلي عبر Bluetooth: تهيئة وصيانة من مسافة نموذجية لا تقل عن 15 m مع خط رؤية مباشر، ما يقلّل حاجة العاملين إلى دخول المواقع الخطرة.
· شاشة رسومية وواجهة عن بُعد: شاشة LCD رسومية بإضاءة خلفية ودقة 128 × 128 بكسل، وسبعة خيارات لغوية، وأزرار محلية لضبط الصفر وإعادة ضبط النطاق واختبار الحلقة؛ ومع الحاجة، شاشة عن بُعد بأطوال كابل تصل إلى 152.4 m.
· تهيئة موجهة نحو التطبيق: يمكن في خطوات قليلة تهيئة جهاز الإرسال لقياس المستوى أو الحجم أو التدفق أو التدفق التراكمي.
· قدرة على تحمّل الضغط الساكن المرتفع: ضغط خط ساكن حتى 250 bar في قياس فرق الضغط، أو حتى 425 bar مع خيار الضغط الساكن المرتفع.

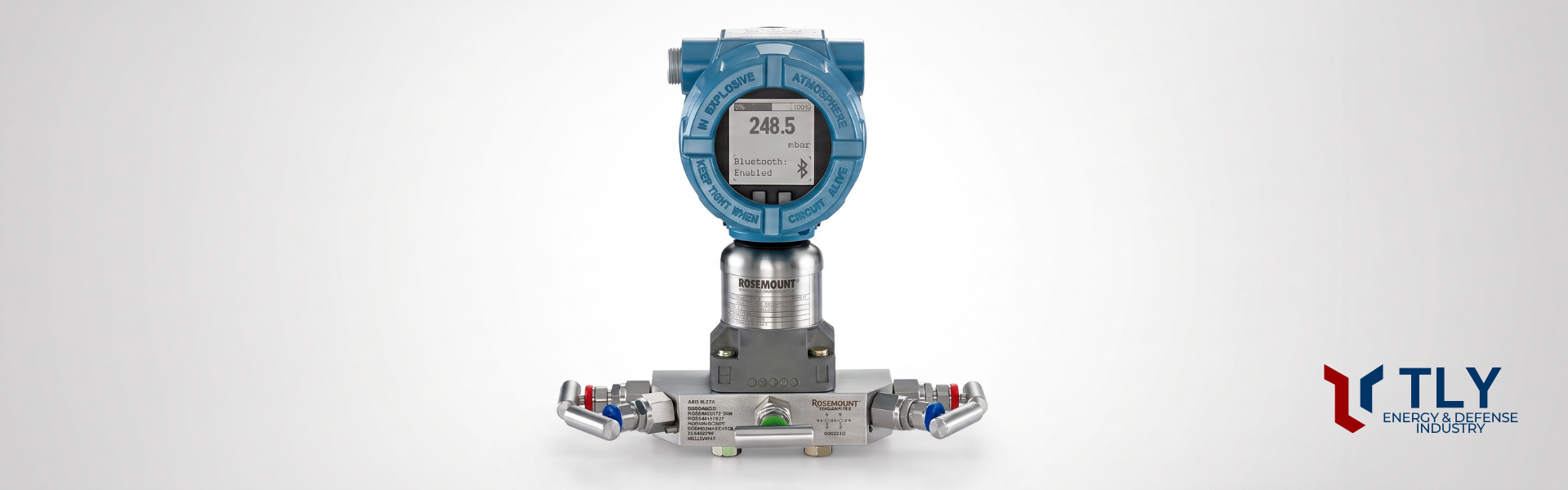

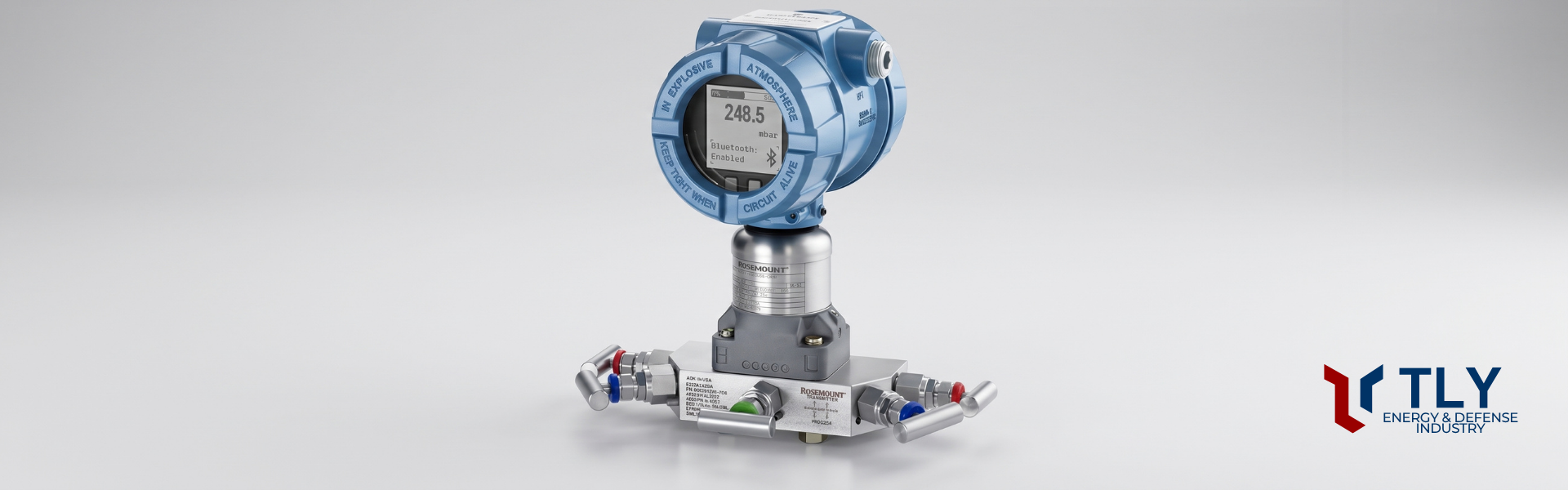

· خيارات المشعب المدمج والتوصيل: يمكن طلب مجموعات تضم مشاعب مدمجة ذات صمامين أو ثلاثة أو خمسة، وشفاه تقليدية، وشفاه مستوى، كوحدة واحدة.
· خيارات المناخ البارد: خيارات للتشغيل عند حرارة محيطة –50 °C و–60 °C في التهيئات المناسبة.
المواصفات الفنية
القيم أدناه بيانات فنية نموذجية لمنصة أجهزة إرسال الضغط وفرق الضغط المعروضة في هذه الصفحة. وهي تتغير بحسب نوع القياس ورمز النطاق وفئة الأداء والخيارات المختارة، ويجب تأكيدها في مرحلة المشروع.
المعامل | البيانات الفنية |
أنواع القياس | فرق الضغط، الضغط النسبي، الضغط المطلق |
نطاقات فرق الضغط | من ±7.47 mbar إلى ±137.89 bar (بحسب رمز النطاق)؛ خيار النطاق الشامل –2.49 … 2.49 bar |
نطاقات الضغط النسبي | من –1.01 bar حتى 689.47 bar بحسب رمز النطاق (الوحدة المباشرة على الخط) |
نطاقات الضغط المطلق | من 0–0.34 bar إلى 0–689.47 bar (بحسب نوع الوحدة ورمز النطاق) |
الدقة المرجعية | ±0.025% من المدى (الأداء العالي)، ±0.035% من المدى (القياسية)؛ ±0.04% من القراءة (المحسّنة للتدفق، نطاقا فرق الضغط 2–3) |
الأداء الإجمالي | ±0.1% من المدى (الأداء العالي) / ±0.14% من المدى (القياسية) عند تغيّر حرارة ±28 °C، ورطوبة نسبية 0–100%، ونسبة تقليص 1:1–5:1 (لرموز نطاق محددة) |
الاستقرار طويل الأمد | ±0.10% من الحد الأعلى للنطاق / 20 عامًا (الأداء العالي)؛ ±0.15% من الحد الأعلى للنطاق / 20 عامًا (القياسية) |
نسبة تقليص المدى | 200:1 أو 150:1؛ و800:1 مع النطاق الشامل |
الأداء الديناميكي | استجابة إجمالية 80 ms (نطاقات فرق الضغط 2–5)، و40 ms مع الخيار السريع؛ زمن ميت 40 / 20 ms؛ معدل التحديث 48 / 167 مرة في الثانية |
حد الضغط الساكن (فرق الضغط) | حتى 250 bar بحسب رمز النطاق؛ و425 bar مع خيار الضغط الساكن المرتفع |
الخرج | 4–20 mA ثنائي الأسلاك، خطي أو بالجذر التربيعي؛ اتصال HART رقمي؛ ومفتاحا تتابع مدمجان اختياريًا |
التغذية الكهربائية | جهاز الإرسال 11.5–42.4 Vdc؛ وتغذية منفصلة للتتابعات 21.5–60 Vdc أو 20–264 Vac |
الحرارة المحيطة | –40 °C إلى 85 °C؛ و–50 °C / –60 °C مع خيارات المناخ البارد |
حرارة العملية | الوحدة المشفّهة بتعبئة سيليكون: –40 °C إلى 121 °C / 149 °C بحسب نوع التوصيل؛ ومع التعبئة الخاملة: –40 °C إلى 85 °C |
الغشاء العازل | فولاذ مقاوم للصدأ 316L، سبيكة C-276، سبيكة 400، تنتالوم، سبيكة 400 مطلية بالذهب، فولاذ مقاوم للصدأ 316L مطلي بالذهب |
التوصيل بالعملية | ¼–18 NPT على مراكز 54 mm؛ ½–14 NPT مع محوّل شفة؛ المباشر على الخط: قلاووظ داخلي ½–14 NPT، قلاووظ خارجي G½ A وفق DIN 16288، وصلة ضغط مرتفع مخروطية ملولبة |
الغلاف | سبيكة ألومنيوم منخفضة النحاس أو فولاذ مقاوم للصدأ مصبوب؛ Type 4X، IP66 وIP68 (20 m، 168 ساعة) |
التوصيل الكهربائي | مدخل مجرى كابلات ½–14 NPT أو G½ أو M20 × 1.5 |
يتغير أثر ضغط الخط وأثر الحرارة المحيطة وأثر وضعية التركيب (3.11 mbar كحد أقصى للوحدتين المشفّهتين لفرق الضغط والضغط النسبي، ويمكن إلغاؤه بضبط الصفر) وحدود الضغط الزائد بحسب رمز النطاق. وفي المجموعات المكوّنة من عدة مكوّنات، يحدّ أقلُّ المكوّنات تصنيفًا للضغط ضغطَ التشغيل الأقصى.
المزايا الرئيسية
· تنوّع أقل في الأجهزة الاحتياطية: تتيح نسبة تقليص المدى الواسعة إعادة ضبط جهاز إرسال واحد لمديات مختلفة، ما يقلّل عدد الطرازات المحتفظ بها في المخزون.
· موثوقية قياس طويلة الأمد: يدعم الاستقرار المحدد على مدى 20 عامًا التخطيط القائم على المخاطر لفترات التحقق من المعايرة، ويساعد على تقليل الأخطاء الناتجة عن الانحراف.
· تفادي التوقفات غير المخططة: تجعل وظائف تشخيص الحلقة الكهربائية وانسداد خط النبض والمراقبة الإحصائية للعملية المشكلاتِ المؤثرة في القياس مرئيةً قبل أن تتحول إلى أعطال.
· صيانة أكثر أمانًا للعاملين في الميدان: يساعد الاتصال عبر Bluetooth والشاشة عن بُعد العاملين على تنفيذ التهيئة والفحوص دون دخول المنطقة الخطرة أو الصعود إلى نقاط يصعب الوصول إليها.
· ملاءمة لوظائف السلامة: تدعم شهادة IEC 61508 وبيانات FMEDA واختبار الإثبات الجزئي في الموقع عمليات التصميم والاختبار الدوري في أنظمة السلامة الآلية.
· حلقات تحكم سريعة: زمن استجابة يصل إلى 40 ms وتحديث الحساس 167 مرة في الثانية يحسّنان جودة التحكم في حلقات الضغط والتدفق سريعة التغيّر.
· تحمّل ظروف الموقع القاسية: يحافظ الغلاف بدرجة حماية IP66/IP68، وتحمّل الاهتزاز المختبر وفق IEC 61298-3، والتوافق الكهرومغناطيسي وفق EN 61326، ووحدة الحماية من الارتفاعات العابرة الاختيارية، على استمرارية القياس في المواقع الصعبة كهربائيًا وميكانيكيًا.
· الاستغناء عن مفتاح ضغط منفصل: توفّر التتابعات المدمجة تحكمًا تقطيعيًا يستند إلى متغير ضغط أو تدفق أو مستوى من الجهاز نفسه، ما يقلّل مشكلات الدقة والموثوقية المرتبطة بمفاتيح الضغط المنفصلة.
مجالات التطبيق
تُستخدم أجهزة إرسال الضغط وفرق الضغط في التحكم في العمليات، وقياس التدفق والمستوى، ومراقبة المعدات، ووظائف السلامة. أما تقنيات قياس التدفق غير القائمة على فرق الضغط فيمكن تقييمها بشكل منفصل ضمن حلول قياس التدفق.
النفط والغاز والتكرير
في إنتاج النفط والغاز الحامضي وفي بيئات المصافي، يُقاس فرق الضغط عند ضغط ساكن مرتفع بمواد ملامسة تستوفي متطلبات NACE MR0175/ISO 15156 وMR0103/ISO 17945. ويمكن استخدام مقاييس التدفق بفرق الضغط المدمجة مع عنصر أولي لتدفق السوائل والغازات والبخار.
الكيماويات والبتروكيماويات
مع الأوساط العدوانية تُفضَّل الأغشية العازلة من سبيكة C-276 أو سبيكة 400 أو التنتالوم. وتساعد المراقبة الإحصائية للعملية على الكشف المبكر عن أوضاع مثل إغراق أعمدة التقطير أو تغيّر تركيب المائع أو فقدان التحريك.
توليد الطاقة وأنظمة البخار
يُنفَّذ قياس التدفق بفرق الضغط على خطوط البخار ومياه التغذية، ويُراقَب الضغط في أنظمة الغلايات والأفران. ويوفّر تتبّع تغيّر إشارة الضغط معلومات إضافية عن أوضاع غير اعتيادية مثل عدم استقرار لهب الفرن وتكهّف المضخات.
أنظمة السلامة الآلية
يمكن لأجهزة الإرسال المورّدة بشهادة IEC 61508 وببيانات FMEDA أن تعمل كمداخل ضغط وتدفق ومستوى في وظائف السلامة الآلية؛ ويمكن للتتابعات المدمجة أن توفّر مسارًا مزدوجًا إلى عنصر التحكم النهائي.
محطات المياه ومياه الشرب
مع خيار اعتماد مياه الشرب، يمكن قياس الضغط وفرق ضغط المرشحات والتدفق على خطوط المعالجة والتوزيع. وفي محطات الضخ التي لا تحتوي على PLC، يمكن النظر في التتابعات المدمجة للتحكم التقطيعي البسيط.
المنشآت البحرية والبحرية المفتوحة
تتيح خيارات اعتماد النوع من هيئات التصنيف استخدام جهاز الإرسال لقياس الضغط والمستوى على السفن والمنصات البحرية؛ وقد يُفضَّل الغلاف الفولاذي المقاوم للصدأ في الأجواء المسببة للتآكل.
كيف تختار جهاز إرسال الضغط أو فرق الضغط
اختيار جهاز الإرسال المناسب يعني تقييم متطلبات العملية والتحكم في نقطة القياس جنبًا إلى جنب مع مواصفات الجهاز. وللتقييم الفني نوصي بتوضيح ما يلي:
نوع القياس والنطاق
· المتغير المراد قياسه: ضغط نسبي أو مطلق أو فرق ضغط؛ وهل سيُحسب التدفق أو المستوى
· ضغط التشغيل الأدنى والاعتيادي والأقصى، والمدى المعاير المطلوب
· في فرق الضغط: أقصى ضغط خط ساكن واحتمال الضغط الزائد من جانب واحد
· التشغيل تحت التفريغ أو عند ضغط نسبي سالب
· تغيّرات النطاق المتوقعة ونسبة تقليص المدى اللازمة
الدقة والأداء الديناميكي
· الدقة المرجعية وفئة الأداء المطلوبتان
· الأداء الإجمالي تحت تغيّرات الحرارة المحيطة وضغط الخط
· متطلب السرعة في حلقة التحكم (استجابة قياسية أو سريعة)
· الاستقرار طويل الأمد وفترة التحقق من المعايرة المخططة
· في تطبيقات التدفق بفرق الضغط: نوع العنصر الأولي وعدم اليقينية المستهدفة للتدفق
التوصيل بالعملية والمواد
· حرارة العملية، وسائل التعبئة (سيليكون أو خامل)، والخدمة تحت التفريغ
· توافق المواد الملامسة ومتطلبات NACE للخدمة الحمضية
· ترتيب التوصيل: مشعب مدمج، أو شفة تقليدية، أو شفة مستوى، أو توصيل مباشر على الخط
· طول خط النبض وخطر انسداده؛ ونظام أغشية عازلة عند الحاجة
· خيارات التنظيف واختبار الضغط للخدمات التي تتطلب تنظيفًا خاصًا
الواجهة الكهربائية والاتصال والشهادات
· التكامل عبر 4–20 mA مع HART، وخرج التتابع، ومستوى إنذار NAMUR المفضل
· الحاجة إلى شاشة محلية أو شاشة عن بُعد أو Bluetooth
· مادة الغلاف وقلاووظ مدخل مجرى الكابلات (½–14 NPT أو G½ أو M20 × 1.5)
· تصنيف المنطقة الخطرة ومجموعة اعتمادات Ex المطلوبة
· متطلبات السلامة الوظيفية (IEC 61508) وتتبّع المواد (EN 10204 3.1) وشهادة المعايرة
في العمليات المسببة للتآكل أو اللزجة أو المعرّضة للانسداد أو شديدة الحرارة، ينبغي استخدام جهاز الإرسال مع نظام أغشية عازلة بدلًا من توصيله مباشرةً بالعملية؛ وعندئذٍ يجري الاختيار للنظام الكامل بما يشمل الغشاء وسائل التعبئة.
شهادات المناطق الخطرة والسلامة الوظيفية ووثائق المواد
بحسب رموز الخيارات المختارة، تتوفر لجهاز الإرسال الاعتمادات والشهادات والمعايير التالية:
المعيار / الاعتماد | النطاق والوصف |
ATEX | أنواع حماية مقاومة للانفجار وآمنة جوهريًا وبأمان معزز للمنطقة 2 وحماية من الغبار؛ مع خيارات اعتماد مفردة أو مجمّعة. |
IECEx | أنواع حماية مقاومة للانفجار وآمنة جوهريًا وللمنطقة 2 وحماية من الغبار. |
الاعتمادات الأمريكية والكندية | أنواع حماية مقاومة للانفجار، وحماية من الغبار، وآمنة جوهريًا، وغير قادحة. |
IEC 61508 | خيار شهادة السلامة الوظيفية، يُورَّد مع شهادة بيانات FMEDA. |
NACE MR0175/ISO 15156 وNACE MR0103/ISO 17945 | شهادة مطابقة المواد الملامسة لبيئات إنتاج النفط والغاز الحامضي والمصافي. |
EN 10204 3.1 وPMI | شهادة تتبّع المواد والتحقق بتحديد المواد الإيجابي (PMI). |
NAMUR NE 21 وNE 43 وNE 53 وNE 107 | توصيات تغطي التوافق الكهرومغناطيسي، ومستويات إشارة العطل، وتوسيم مراجعات البرمجيات والأجهزة، والمراقبة الذاتية والتشخيص. |
EN 61326 وIEEE C62.41.2 | متطلبات التوافق الكهرومغناطيسي للبيئات الصناعية، ومعيار اختبار خيار الحماية من الارتفاعات العابرة. |
IEC 61298-3 | اختبارات أثر الاهتزاز؛ بمستوى اهتزاز مرتفع أو منخفض بحسب نوع الغلاف. |
اعتمادات النوع البحرية | خيارات اعتماد النوع من هيئات التصنيف للتطبيقات على متن السفن. |
شهادة المعايرة | شهادة معايرة مع ختم اختياري يكشف العبث. |
يتوقف نطاق كل اعتماد على رمز الخيار المطلوب؛ ويجب تأكيد مجموعة شهادات المناطق الخطرة والسلامة الوظيفية المنطبقة على مشروع بعينه مع الفريق الهندسي في TLY Enerji.
حلول TLY Enerji لقياس الضغط
تتعامل TLY Enerji مع قياس الضغط وفرق الضغط لا بوصفه توريدًا لجهاز منفرد، بل بوصفه تصميمًا لنقطة القياس كاملة. وانطلاقًا من ضغوط التشغيل والتصميم، يحدد فريقنا الهندسي نوع القياس والنطاق وفئة الأداء، ويراجع ترتيب خط النبض والمشعب، ويدعم في تطبيقات التدفق بفرق الضغط التحجيمَ المشترك للعنصر الأولي وجهاز الإرسال.
ونقدّم طوال المشروع دعمًا فنيًا في توثيق متطلبات المناطق الخطرة والسلامة الوظيفية، ونقل بيانات HART وإنذارات التشخيص إلى أنظمة PLC أو DCS أو SCADA، ودمج مخارج التتابع في منطق التحكم، وضبط الصفر والمدى أثناء التشغيل التجريبي. كما نساعد على تخطيط فترات التحقق من المعايرة استنادًا إلى بيانات استقرار الجهاز وإلى درجة حرجية العملية.
الأسئلة الشائعة
ما جهاز إرسال الضغط وبم يختلف عن مقياس الضغط؟
جهاز إرسال الضغط جهاز ميداني يقيس ضغط المائع ويحوّله إلى إشارة كهربائية قياسية مثل 4–20 mA وإلى بيانات رقمية مثل HART. أما مقياس الضغط فيعرض القياس محليًا فقط، في حين ينقله جهاز الإرسال إلى نظام التحكم؛ كما تقدّم أجهزة الإرسال الذكية تهيئة عن بُعد وإنذارات ومخارج تتابع وتشخيصًا للجهاز وللعملية. ولهذا تُستخدم أجهزة الإرسال في حلقات التحكم ووظائف السلامة.
ما الفرق بين أجهزة إرسال الضغط النسبي والمطلق وفرق الضغط؟
يقيس جهاز إرسال الضغط النسبي نسبةً إلى الضغط الجوي، ولذلك تتغير قراءته مع تغيّر الضغط الجوي. ويستخدم جهاز إرسال الضغط المطلق التفريغ التام مرجعًا، فيناسب عمليات التفريغ والقياسات التي يجب ألا تتأثر بتقلبات الجو. أما جهاز إرسال فرق الضغط فيقيس فرق الضغط بين نقطتي عملية، ويُستخدم لتطبيقات التدفق والمستوى وهبوط الضغط عبر المرشحات والمبادلات الحرارية.
كيف يُقاس التدفق بجهاز إرسال فرق الضغط؟
يولّد عنصر أولي مركّب في الخط — مثل لوحة الفتحة أو لوحة الفتحة المكيِّفة أو أنبوب بيتوت متوسط القياس — فرقَ ضغط مرتبطًا بالتدفق. ولأن فرق الضغط هذا يتناسب مع مربع معدل التدفق، ينفّذ جهاز الإرسال حساب الجذر التربيعي لإنتاج إشارة تدفق خطية. وتعتمد عدم يقينية التدفق على العنصر الأولي وعلى نسبة التقليص؛ وفي الغاز والبخار ينبغي النظر أيضًا في تعويض الضغط ودرجة الحرارة.
ماذا تعني نسبة تقليص المدى في جهاز إرسال الضغط؟
نسبة تقليص المدى هي النسبة بين الحد الأعلى لنطاق جهاز الإرسال وأصغر مدى معاير يمكن ضبطه. فجهاز إرسال بنسبة 200:1 مثلًا يمكن ضبطه على مدى لا يتجاوز 0.5% من حده الأعلى للنطاق. وتتيح النسبة الواسعة استخدام الجهاز نفسه لنطاقات مختلفة وتقلّل تنوّع قطع الغيار في المخزون؛ غير أن صيغ الدقة قد تتغير عند المديات الضيقة، ولذلك ينبغي إجراء حساب.
كيف يؤثر الاستقرار طويل الأمد في تخطيط المعايرة؟
يصف الاستقرار طويل الأمد مقدار ما قد ينحرف به جهاز الإرسال عن قيمته المرجعية مع الزمن. وفي المنصة المعروضة في هذه الصفحة يُحدَّد الاستقرار على مدى 20 عامًا بقيمة ±0.10% أو ±0.15% من الحد الأعلى للنطاق بحسب فئة الأداء. والانحراف المنخفض يتيح تخطيط فترات التحقق من المعايرة على أساس المخاطر، وفق حرجية العملية وميزانية الخطأ المسموح بها.
كيف يُكتشف انسداد خط النبض؟
عندما تنسد خطوط النبض، يعجز جهاز الإرسال عن استشعار التقلبات الحقيقية للضغط في العملية، ويبدو خرجه كأنه متجمّد. ويراقب تشخيص انسداد خط النبض خصائص ضجيج إشارة الضغط إحصائيًا، ويعامل التغيّرات الكبيرة في مستوى الضجيج كعلامة على الانسداد ويولّد تنبيهًا. وتساعد الطريقة نفسها أيضًا على كشف انسداد مآخذ الضغط في العنصر الأولي وغيرها من مشكلات التوصيل بالعملية.
كيف يؤثر الضغط الساكن في قياس فرق الضغط؟
في أجهزة إرسال فرق الضغط العاملة تحت ضغط ساكن مرتفع، قد يسبب ضغط الخط إزاحات صغيرة في الصفر والمدى. ويمكن إزالة خطأ الصفر بضبط الصفر وجهاز الإرسال تحت ضغط الخط. ويجب دائمًا تحديد أقصى ضغط خط ساكن أثناء الاختيار: ففي هذه المنصة يصل الحد إلى 250 bar بحسب رمز النطاق، ويرتفع إلى 425 bar مع خيار الضغط الساكن المرتفع. وقد يلزم إعادة ضبط الصفر بعد تشغيل خاطئ للصمامات.
فيم تُستخدم مفاتيح التتابع المدمجة؟
تنقل التتابعات المدمجة وظيفة مفتاح الضغط التقليدي إلى داخل جهاز الإرسال. وبالاعتماد على قياس الجهاز نفسه وعلى إعدادات تنبيهات العملية، يستطيع التتابعان تشغيل دوائر المضخات أو الصمامات أو الإنذارات مباشرةً استنادًا إلى متغير ضغط أو تدفق أو مستوى. وهذا يوفّر تحكمًا تقطيعيًا في المنشآت التي لا تحتوي على PLC أو DCS؛ ويجب تغذية التتابعات من مصدر مستقل عن تغذية جهاز الإرسال.
هل يمكن استخدام أجهزة إرسال الضغط في المناطق الخطرة ووظائف السلامة؟
نعم. يمكن طلب جهاز الإرسال بأنواع حماية مقاومة للانفجار وآمنة جوهريًا وحماية من الغبار ضمن ATEX وIECEx، إضافة إلى الاعتمادات الأمريكية والكندية. ولأنظمة السلامة الآلية تتوفر شهادة IEC 61508 وبيانات FMEDA كخيار؛ كما تسهّل وظائف اختبار الإثبات الموجَّه والاختبار الجزئي الاختبارات الدورية. وينبغي تحديد مجموعة الاعتمادات المناسبة لكل مشروع وفق تصنيف المنطقة الخطرة في الموقع.
