истемы мониторинга птиц MERLIN™ для ветроэнергетики (BMS) Системы мониторинга птиц и снижения рисков

Технологии радиолокационного обнаружения птиц и летучих мышей

DeTect является разработчиком и производителем системы MERLIN Avian Radar System. Эта система представляет собой наиболее совершенную и проверенную систему мониторинга птиц и летучих мышей, более 500 экземпляров которой поставлены по всему миру. Она используется для исследований птиц, оценки рисков, мониторинга и снижения рисков в режиме реального времени на объектах ветроэнергетики. Технология MERLIN первоначально была разработана для ВВС США и NASA как высокоточная радиолокационная система обнаружения птиц и применялась для предоставления информации в режиме реального времени, помогая диспетчерам, пилотам и руководителям снижать риск столкновений птиц с воздушными судами.

Технология MERLIN™ обладает возможностью сбора высококачественных данных об активности птиц в предполагаемых районах размещения ветроэлектростанций на расстоянии 3–8 миль. Эти данные могут использоваться для разработки детальных прогнозов риска гибели птиц на этапе до строительства, а также для эксплуатационных мероприятий по снижению риска.

Благодаря функции MERLIN SCADA по снижению риска гибели птиц и летучих мышей система может использоваться на действующих ветроэнергетических объектах и выполнять функцию системы раннего предупреждения, обеспечивающей своевременное обнаружение активности птиц и летучих мышей, представляющей риск гибели. Система автоматически активирует меры по снижению риска, включая автоматическую остановку турбин до тех пор, пока опасность не исчезнет.

DeTect предоставляет владельцам, разработчикам, операторам и консультантам ветроэнергетических объектов полный комплекс эксплуатационной и технической поддержки, включая развертывание системы, ввод в эксплуатацию, обучение пользователей, обработку данных, анализ, подготовку отчетов, а также обеспечение качества и контроль качества (QA/QC).

Штат специалистов компании включает радиолокационных орнитологов, биологов, инженеров и статистиков, формируя одну из лучших экспертных команд в мире. Они обладают специализированными знаниями и опытом в области проектирования, создания и эксплуатации систем обнаружения птиц и дикой природы, особенно для обеспечения безопасности полетов в режиме реального времени и экологического управления.

MERLIN™ Передовая система мониторинга птиц

MERLIN представляет собой наиболее экономически эффективный, научно обоснованный и комплексный метод сбора высококачественных, статистически достоверных данных о перемещении птиц и летучих мышей на предполагаемых площадках размещения наземных и морских ветроэнергетических установок.

Первоначально разработанная для применения в требовательных системах обеспечения безопасности полетов, MERLIN является наиболее передовой и проверенной технологией для исследований птиц и летучих мышей. Более 40 систем успешно эксплуатируются на объектах ветроэнергетики в США, Канаде, Великобритании, странах Европы, Африки и Новой Зеландии.

Системы используют твердотельную доплеровскую радиолокационную технологию со специально разработанными волновыми формами режима обнаружения птиц, предназначенными для выявления и сопровождения птиц и летучих мышей. Кроме того, системы могут быть оснащены дополнительной функцией Frequency Diversity, обеспечивающей более высокую эффективность обнаружения в условиях сильных наземных и морских радиолокационных помех.

Используя современные радиолокационные и компьютерные технологии, специально разработанные для обнаружения и отслеживания уникальных поведенческих особенностей птиц и летучих мышей, MERLIN непрерывно и автоматически собирает данные в различных условиях эксплуатации. Это позволяет получать высокоточные и детализированные массивы данных для последующего анализа, которые могут использоваться при принятии проектных решений и в процессе получения разрешительной документации.

Активность птиц в режиме реального времени и архивирование данных

MERLIN обрабатывает радиолокационные сигналы в режиме реального времени и с высокой частотой обновления (1–2 секунды) в режиме онлайн предоставляет биологам проекта и операторам ветроэнергетических объектов информацию о местоположении птиц, траекториях их полета, высоте, размерах и других параметрах. Несколько пользователей могут одновременно просматривать информацию на экране, а также осуществлять удалённое управление системой через соединения LAN, спутниковую связь и сети WWAN (сотовая связь).

Все эксплуатационные настройки системы доступны через защищённые паролем графические пользовательские интерфейсы (GUI) и могут изменяться в режиме реального времени без остановки работы системы. Все функции системы поддерживают удалённое управление, включая дистанционное выключение и холодный перезапуск системы.

MERLIN полностью автоматизирован и разработан для непрерывной круглосуточной работы (24/7). Система оснащена встроенной системой контроля работоспособности и безопасности (Health and Safety System – HSM), которая непрерывно выполняет диагностику и при возникновении таких неисправностей, как потеря электропитания или отказ компонентов, автоматически отправляет звуковые, визуальные, текстовые и электронные уведомления.

Все данные также автоматически архивируются во встроенной системе управления базами данных MERLIN SQL Server, обеспечивая постоянное хранение информации по каждому проекту и поддерживая проведение детального анализа, моделирования и количественной оценки риска гибели птиц. MERLIN SQL включает встроенную систему отчётности, предоставляющую широкий набор стандартных данных и аналитики для ветроэнергетики, включая интенсивность пролётов, процент прохождения через зону ометания ротора и анализ траекторий полёта.

MERLIN Reporter включает две уникальные функции — MERLIN TrackPlot и MERLINChart, которые автоматически выполняют пользовательский анализ по заданным зонам и временным периодам. Система также поддерживает пользовательские запросы и анализ данных в GIS и другом стороннем программном обеспечении. Ёмкость системы хранения данных рассчитана на многолетнее хранение информации при непрерывной круглосуточной работе, а объём памяти может быть легко увеличен путём подключения недорогих коммерчески доступных жёстких дисков по принципу Plug-and-Play.

Преимущества технологии MERLIN™

Система MERLIN является наиболее передовой технологией для проектов ветроэнергетики и обладает значительными преимуществами по сравнению с традиционными визуальными методами наблюдения и ручными радиолокационными орнитологическими исследованиями.

Преимущества включают:

• Более крупные массивы данных

• Высокоточное определение интенсивности пролётов

• Сохранение всех данных в системе SQL

• Подробные данные о высоте полёта и количестве птиц в зоне ометания ротора

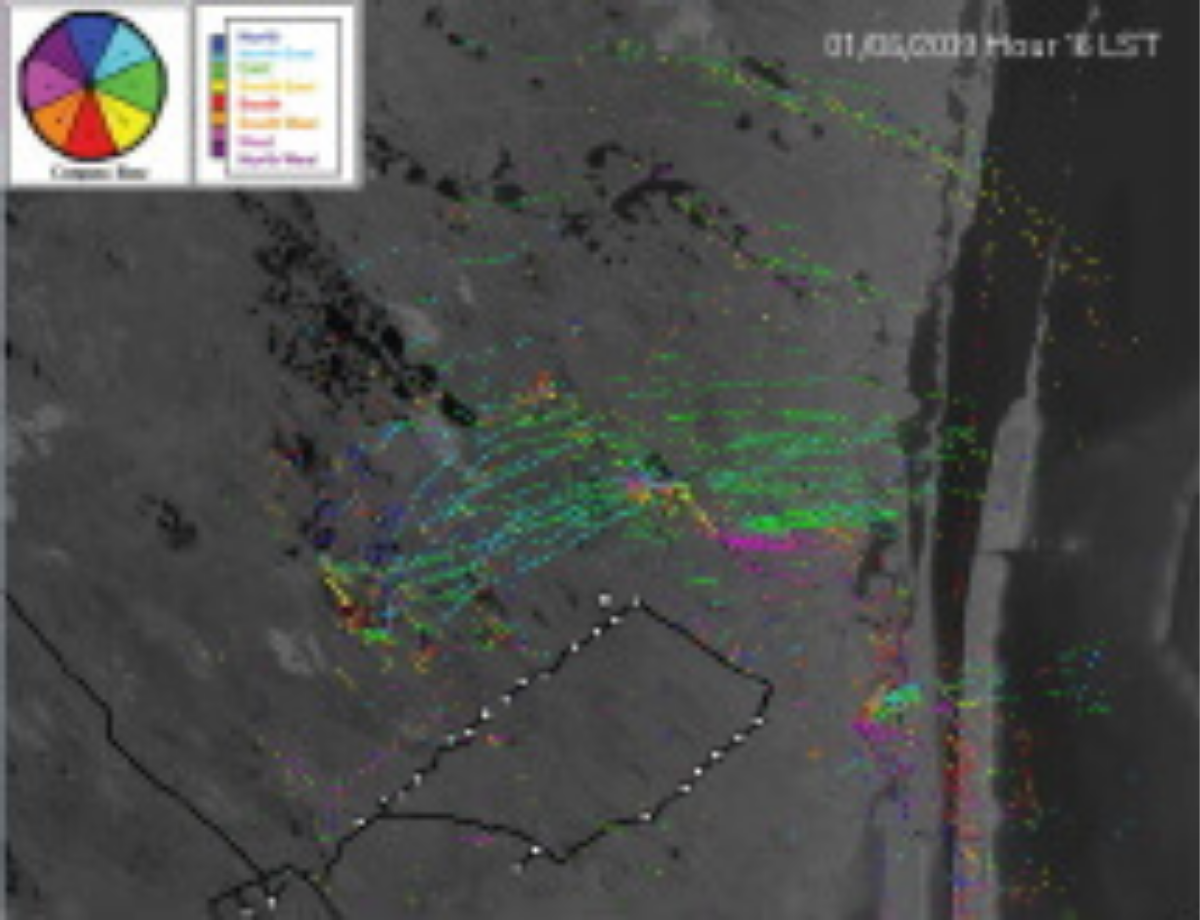

• Определение траекторий полёта по всей территории ветроэнергетического объекта

• Количественную оценку риска гибели птиц

• Высокую достоверность и статистическую надёжность данных

• Поддержку автоматического снижения риска гибели птиц в режиме реального времени

Система MERLIN Avian Monitoring System является наиболее мощным инструментом, доступным для оценки предлагаемых проектов ветроэнергетики, и формирует высококачественные, детализированные массивы данных. Эти данные могут использоваться для точного определения количества птиц и летучих мышей, пролетающих через зону ометания ротора, как в дневное, так и в ночное время, а также в условиях ограниченной видимости.

Специальная программа Data Reports компании DeTect формирует подробные наборы данных в виде таблиц и графиков, обеспечивая возможность точного расчёта и определения количества птиц и летучих мышей, проходящих через зону ометания ротора.

Системы MERLIN SCADA для снижения риска гибели птиц и летучих мышей

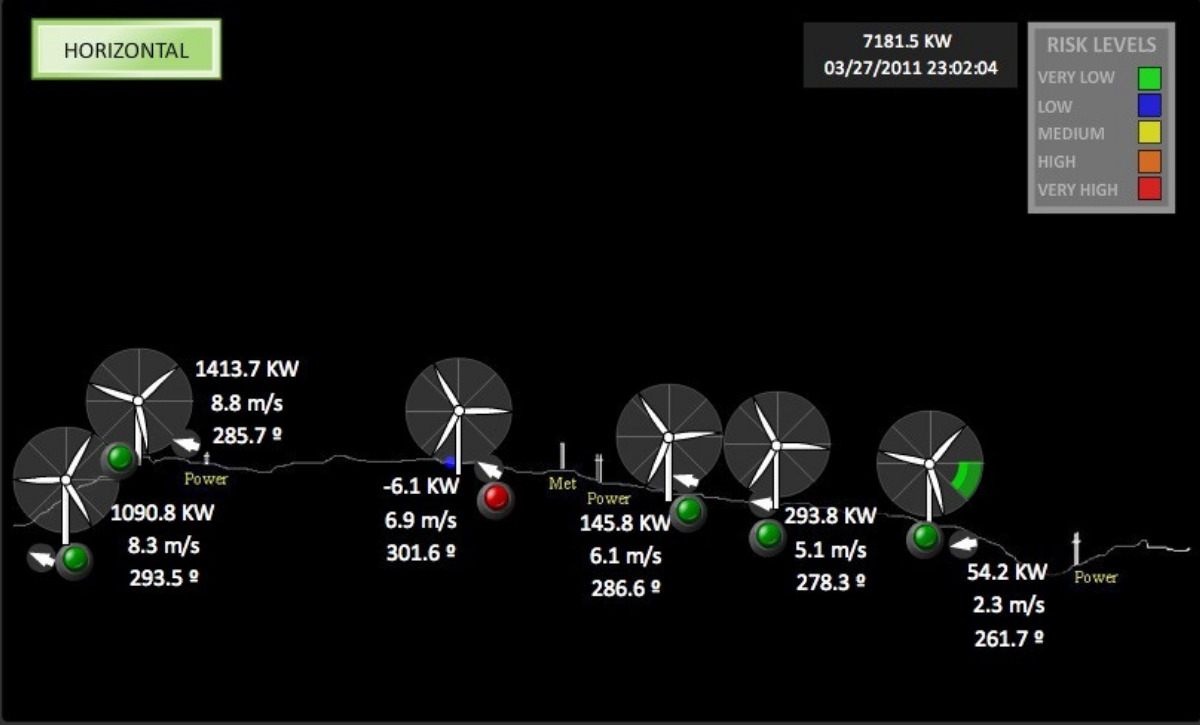

Для действующих ветроэлектростанций функциональность MERLIN SCADA (Supervisory Control and Data Acquisition) компании DeTect позволяет системе MERLIN работать как система мониторинга птиц и летучих мышей и снижения риска в режиме реального времени. Программное обеспечение MERLIN SCADA, совместно с системой MERLIN Avian Radar System, объединяет данные других датчиков, включая информацию о погоде и видимости, обеспечивая радиолокационное отключение или отпугивание в режиме реального времени, что позволяет предотвращать гибель птиц при одновременной максимизации выработки электроэнергии.

MERLIN SCADA компании DeTect является единственной проверенной технологией снижения риска гибели птиц и летучих мышей, эксплуатируемой на ветроэлектростанциях для защиты перелётных птиц, местных видов птиц, хищных птиц и летучих мышей.

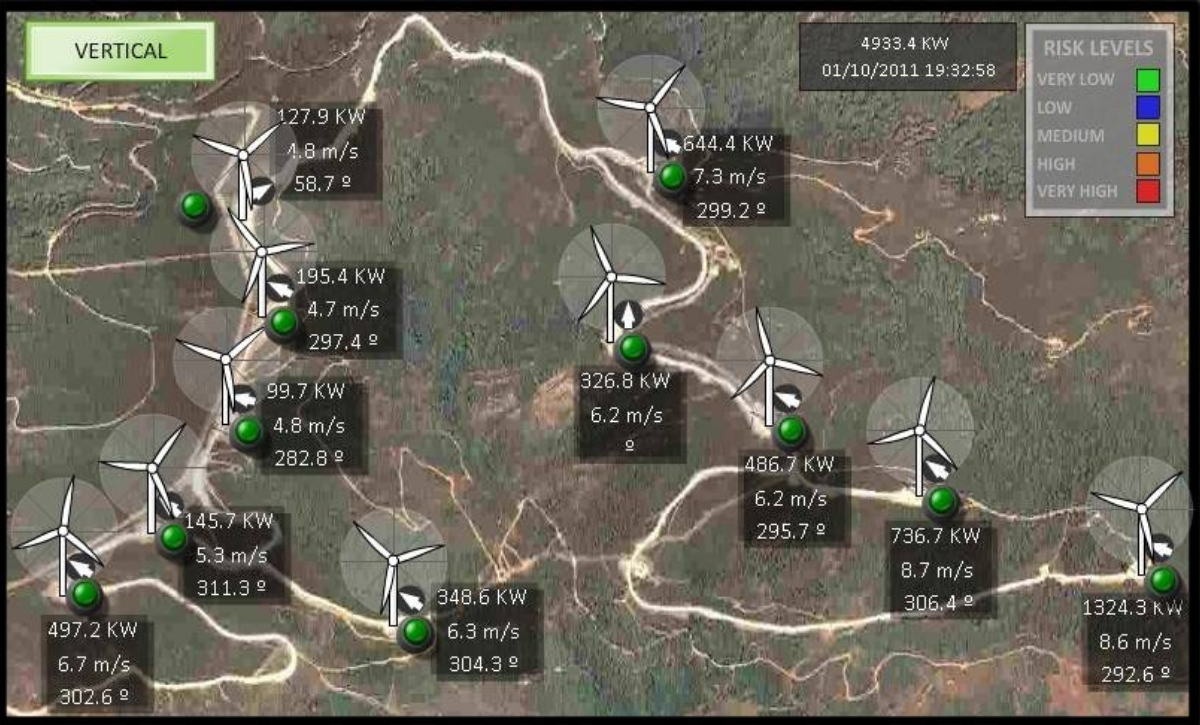

MERLIN SCADA обеспечивает раннее предупреждение для руководителей и операторов ветроэлектростанций о приближении перелётных или отдельных птиц и летучих мышей (на расстоянии 3–8 миль) при возникновении потенциально опасных условий, а также реализует ответные меры, включая ручную или автоматическую остановку турбин при обнаружении системой MERLIN опасной ситуации. Система может работать полностью автоматически, функционирует при любых погодных условиях и любой видимости, автоматически останавливает отдельные турбины, группы турбин или всю ветроэлектростанцию при обнаружении опасности и автоматически перезапускает турбины после нормализации условий риска.

Программное обеспечение MERLIN SCADA полностью совместимо со всеми турбинами и системами SCADA ветроэлектростанций. Компания DeTect предоставляет полный комплекс услуг по разработке, интеграции, внедрению и эксплуатационной поддержке, включая разработку интерфейсов операторских экранов для удалённой работы в режиме реального времени.

В знак признания вклада DeTect в экологически устойчивое проектирование система MERLIN SCADA была удостоена премии Green Dot Award в 2008 году. С 2009 года система MERLIN SCADA успешно эксплуатируется на ветроэлектростанциях для снижения риска гибели перелётных птиц (SCADA-M), а с 2010 года — для снижения риска гибели хищных птиц (SCADA-R). Используя модель Turbine Focused компании DeTect, система автоматически останавливает турбину при приближении хищной птицы.

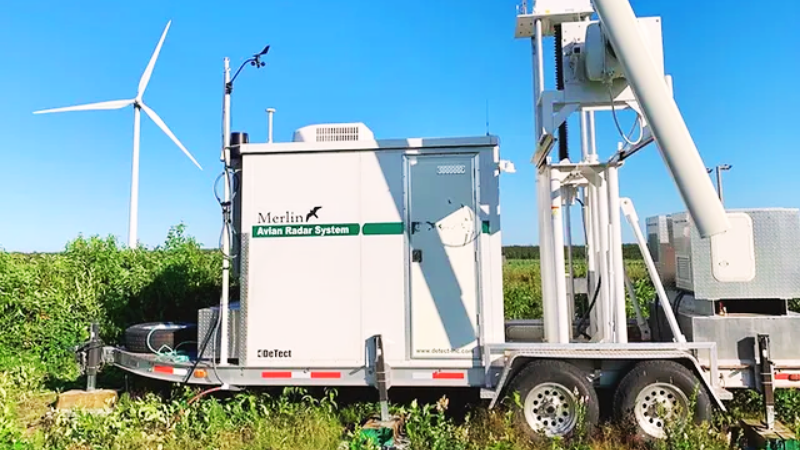

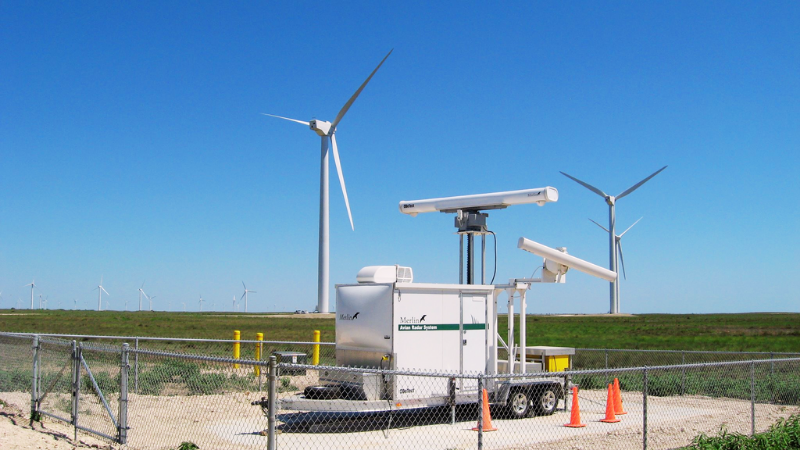

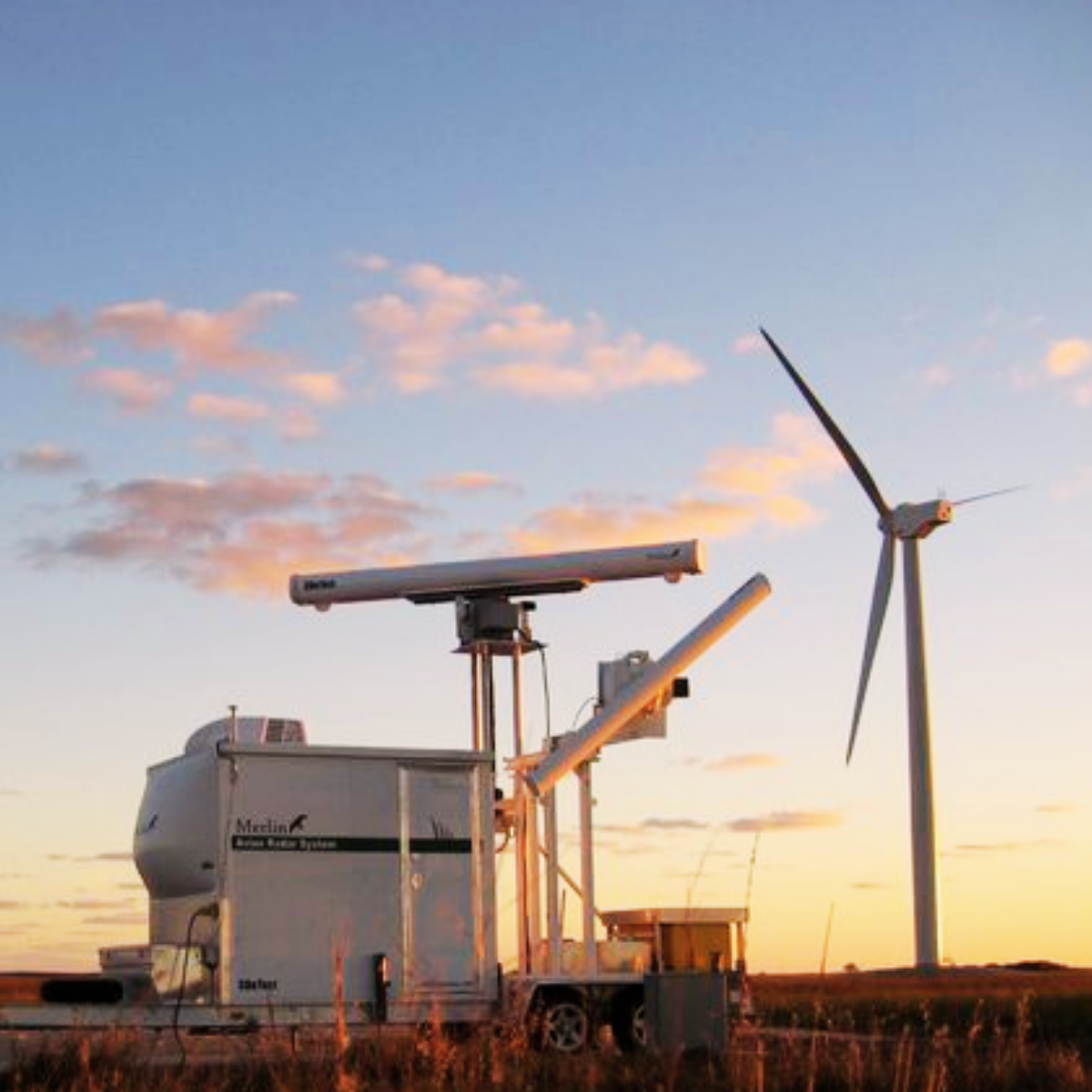

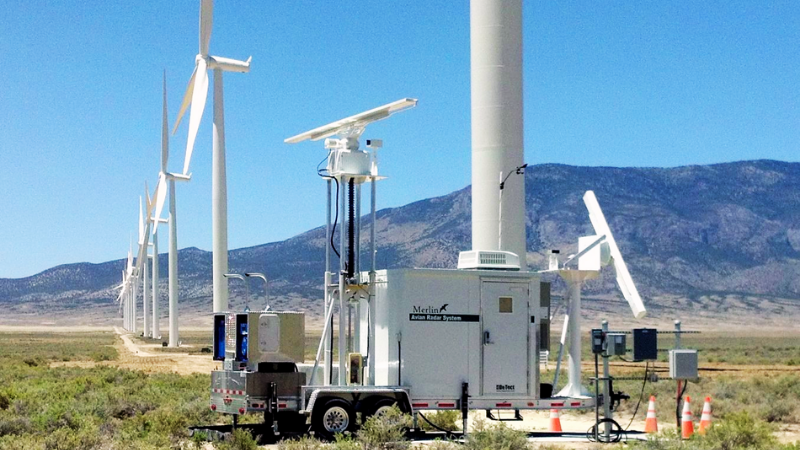

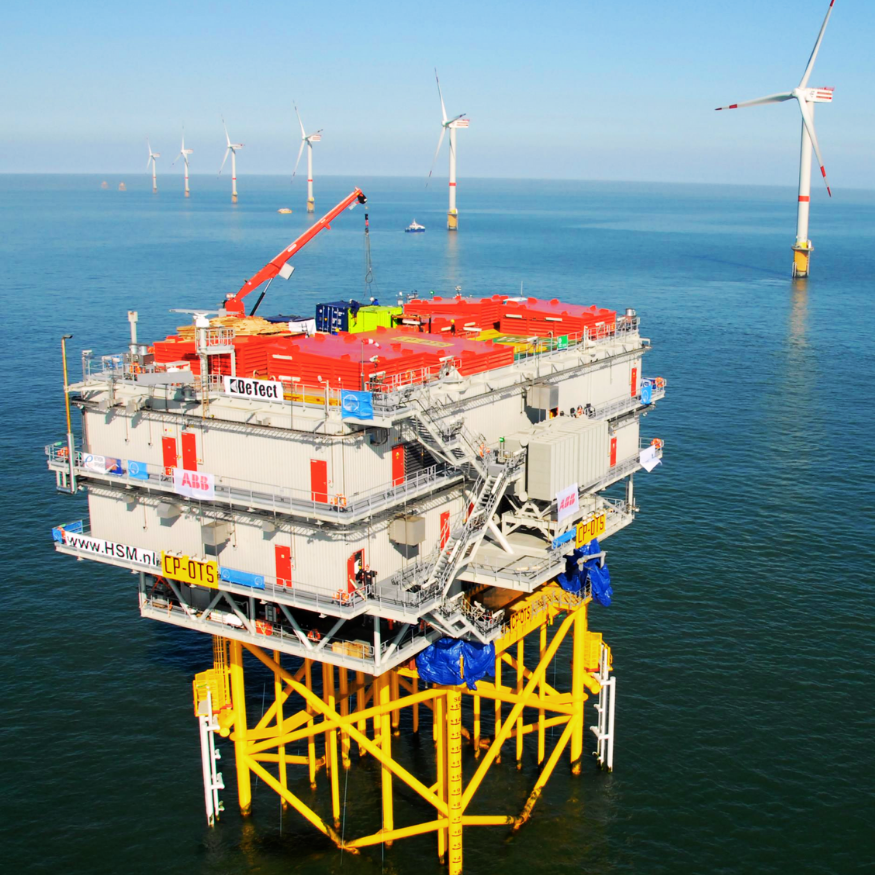

Системы радиолокационного мониторинга птиц и летучих мышей DeTect поставляются в виде автономных переносных и устанавливаемых на салазках комплексов, включающих всё необходимое аппаратное и программное обеспечение для мониторинга птиц и летучих мышей, подавления помех и регистрации данных. Также доступны специальные конфигурации, включая полностью дистанционно управляемые морские установки с дополнительными датчиками, такими как тепловизионные камеры, детекторы летучих мышей, детекторы насекомых и вертикальные профилометры.

Системы предлагаются на условиях краткосрочной аренды, долгосрочной аренды, аренды с последующим выкупом или прямой покупки у DeTect, как с операторами DeTect, так и без них. Компания DeTect предоставляет полную техническую поддержку — от проведения обследований и анализа данных до полного гарантийного обслуживания, включая запасные части и работы.
