1) Диафрагма

Диафрагма (Orifice Plate)

Области применения

• Энергетика

• Добыча и переработка нефти

• Системы водоподготовки и водоснабжения

• Газоперерабатывающие установки и магистральные газопроводы

• Химическая и нефтехимическая промышленность

Основные характеристики

• Максимальные рабочие температура и давление определяются используемым материалом и стандартом фланцев.

• Подходит для измерения расхода жидкостей, газов и пара.

• Точность: ≤ ±0,5 %.

• Повторяемость измерений: ±0,1 %.

Описание

Простота монтажа и эксплуатации

Расходомеры на основе дифференциального давления широко применяются в различных отраслях промышленности.

В качестве первичного элемента измерения расхода наиболее распространённым решением являются диафрагмы (Orifice Plates).

Они отличаются простотой установки и эксплуатации.

Перепад давления, создаваемый первичным элементом, как правило, преобразуется датчиком дифференциального давления в электрический сигнал, пропорциональный расходу.

Конструкция, оптимизированная под требования заказчика

Первичные элементы измерения расхода TLY Enerji проектируются в соответствии с технологическими параметрами конкретного процесса.

Диаметр отверстия рассчитывается с учётом характеристик потока на объекте.

Изделия доступны с уплотнительными поверхностями RF (Raised Face), FF (Flat Face) или RTJ (Ring Type Joint).

Для специальных применений возможно изготовление изделий в соответствии со стандартами и техническими требованиями заказчика.

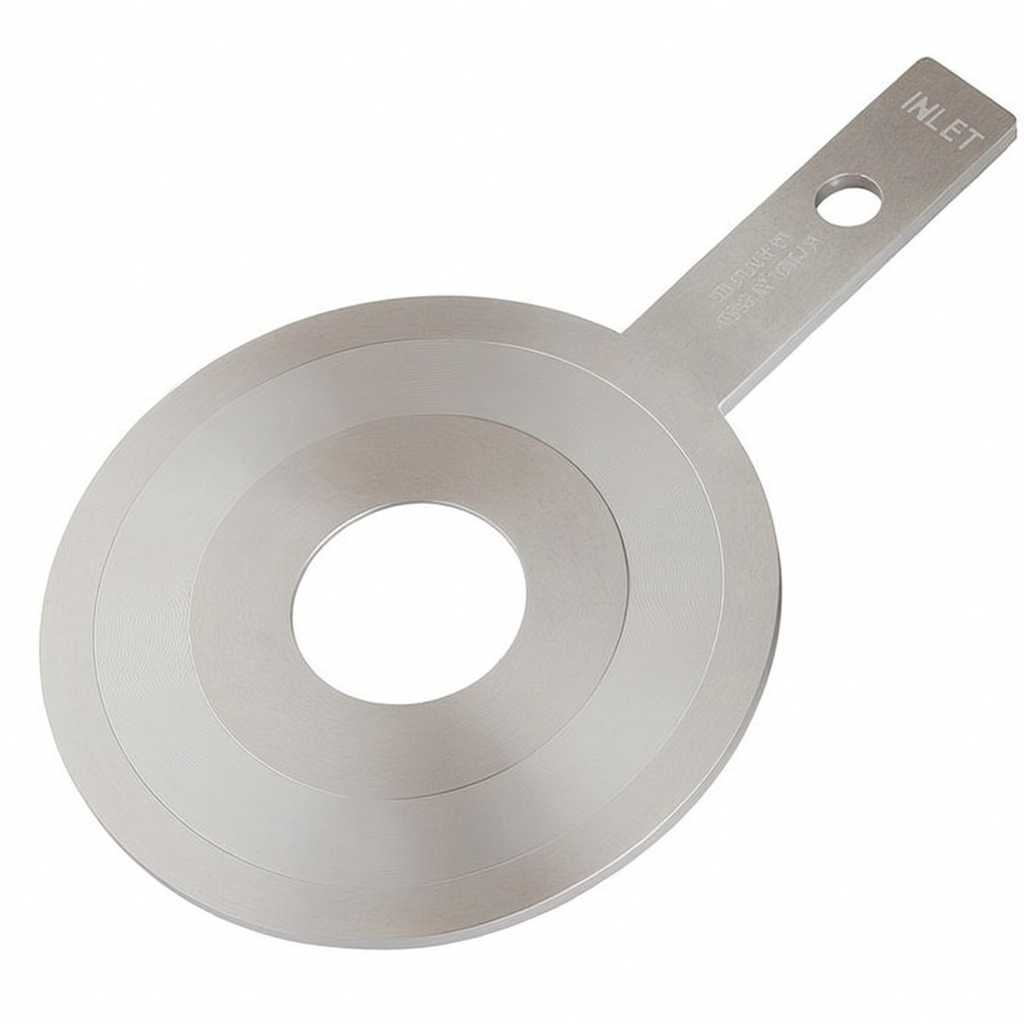

Диафрагмы (Orifice Plates)

Описание

Диафрагмы являются наиболее простыми первичными элементами измерения расхода.

Диаметр отверстия рассчитывается таким образом, чтобы создавать заданный перепад давления при номинальном расходе.

Выпускаются различные исполнения диафрагм, предназначенные для работы с различными рабочими средами.

Материалы

• Нержавеющая сталь (стандартное исполнение)

• Hastelloy C-276

• Monel 400

• Duplex

• Super Duplex

• Другие материалы — по запросу

Таблица применения

«++» — предпочтительно, «+» — допустимо, «–» — не рекомендуется.

Конструкции и типы

Диафрагма с острой кромкой (Square Edge Orifice Plate)

Предназначена для общего применения при измерении расхода чистых жидкостей и газов.

• Стандарт: ISO 5167-2

• Номинальный диаметр: ≥ 2" (50 мм)

• Номинальное давление: по требованиям заказчика

• Бета-отношение (β): 0,20 – 0,75

• Точность: ≤ ±0,5 %

• Повторяемость: 0,1 %

Диафрагма с четвертькруглой или конической входной кромкой (Quarter Circle / Conical Entrance)

Наиболее подходящее решение для жидкостей с низким числом Рейнольдса.

• Стандарт: ISO/TR 15377

• Номинальный диаметр: ≥ 2" (50 мм)

• Бета-отношение (β):

  • 0,10 – 0,316 (конический вход)

  • 0,245 – 0,600 (четвертькруглая кромка)

• Точность: ≤ ±2 %

• Повторяемость: 0,1 %

Эксцентрическая диафрагма (Eccentric Orifice Plate)

Применяется для двухфазных, загрязнённых и содержащих твёрдые частицы сред.

При небольших диаметрах труб обеспечивает лучшие характеристики по сравнению с сегментной диафрагмой.

• Стандарт: ISO/TR 15377

• Номинальный диаметр: > 4" (100 мм)

• Бета-отношение (β): 0,46 – 0,84

• Точность:

  • β < 0,316 → ±2,5 %

  • β ≥ 0,316 → ±2,0 %

• Повторяемость: 0,1 %

Сегментная диафрагма (Segmental Orifice Plate)

Используется для двухфазных, загрязнённых и содержащих твёрдые частицы рабочих сред.

• Стандарт: ISO / ASME

• Номинальный диаметр: ≥ 4" (100 мм)

• Бета-отношение (β): 0,35 – 0,80

• Точность: ±1…2 %

• Повторяемость: 0,1 %

Фланцы с уплотнительной поверхностью Raised Face (RF)

Описание

Уплотнительная поверхность RF (Raised Face) является наиболее распространённым типом исполнения и предназначена для эксплуатации при средних давлениях и температурах.

Шероховатость поверхности

125–250 AARH

Согласно стандарту ASME B16.5, поверхность фланца и диафрагмы изготавливается с шероховатостью, совместимой с используемой прокладкой.

Прокладка Ring Joint (опция)

Применяется в условиях высоких давлений и температур.

Исполнения:

• Восьмигранная (Octagonal)

• Овальная (Oval)

Применяемые стандарты:

• API 6A

• ASME/ANSI B16.5

• ASME B16.47 Series A

• BS 1560

Шероховатость поверхности составляет менее 63 AARH и соответствует требованиям соответствующих стандартов на фланцы.

Дренажное или вентиляционное отверстие (опция)

В зависимости от характеристик рабочей среды может потребоваться дренажное или вентиляционное отверстие.

Размеры отверстий определяются в соответствии с международными стандартами и многолетним инженерным опытом.

Стандартная толщина диафрагм для фланцев с уплотнительной поверхностью RF (Raised Face)

Указанные значения приведены для дифференциального давления 1000 мбар.

Диафрагмы другой толщины могут быть изготовлены по запросу.

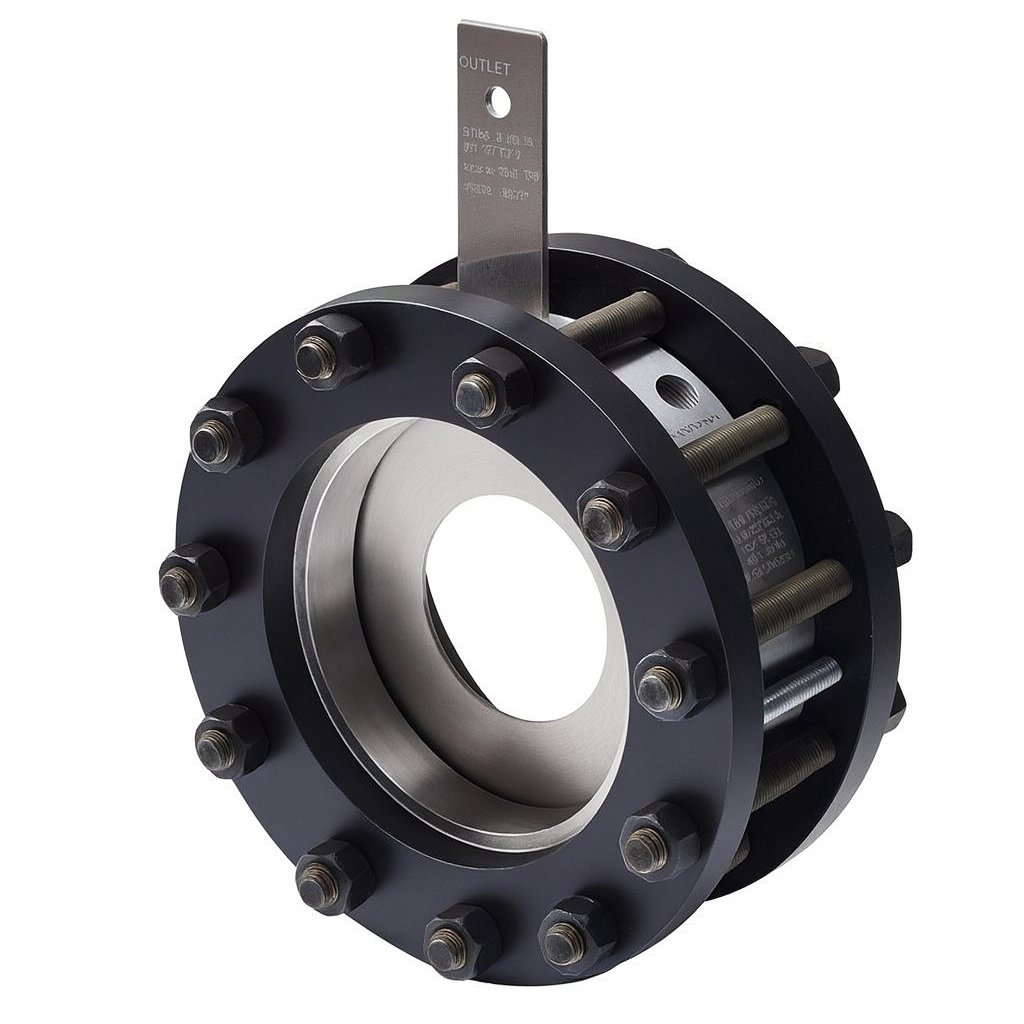

Фланцы для диафрагм (Orifice Flanges)

Описание

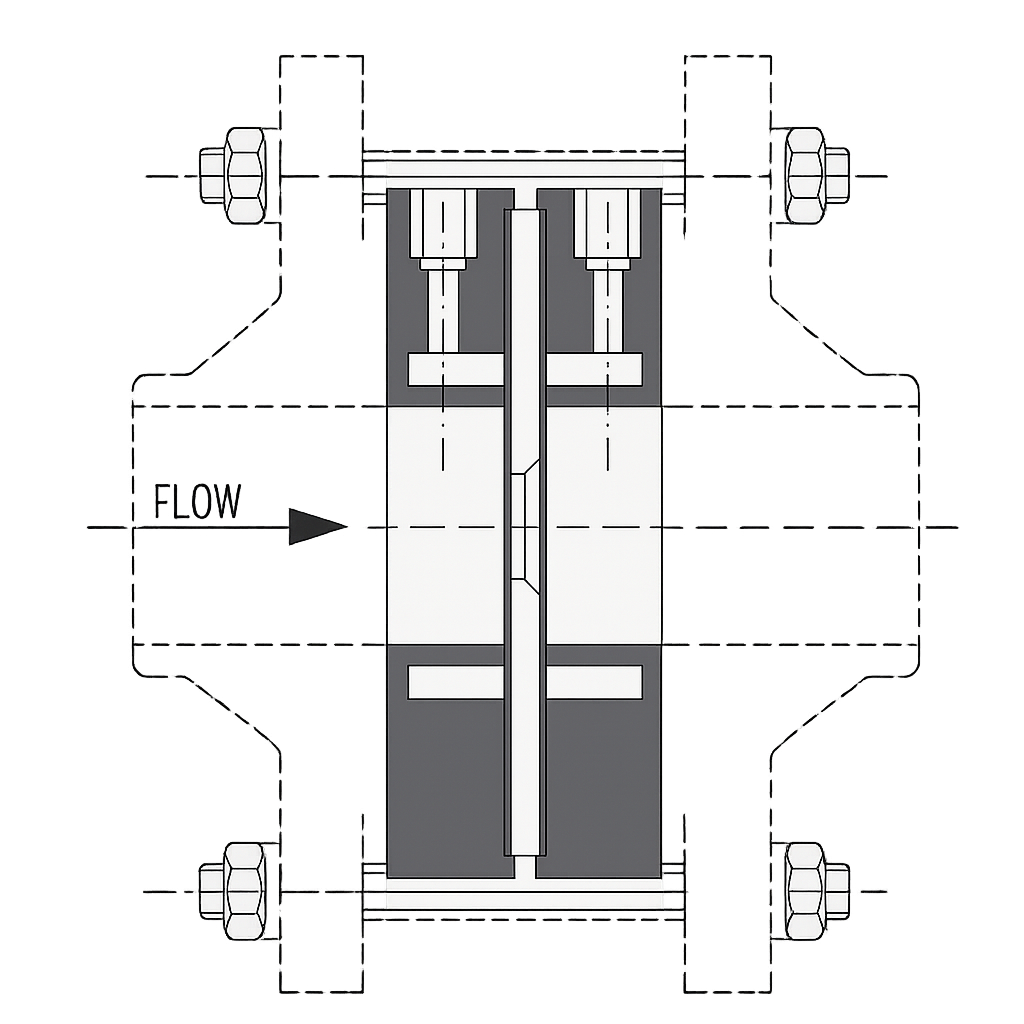

Для установки диафрагм (Orifice Plates) или расходомерных сопел (Flow Nozzles) вместо стандартных трубных фланцев используются специальные фланцы для диафрагм (Orifice Flanges).

В этих фланцах отверстия для отбора давления выполнены непосредственно в корпусе, что исключает необходимость использования отдельного кольца отбора давления.

Благодаря отжимным (разжимным) болтам (Jack Screws) диафрагма может быть легко демонтирована и установлена повторно.

Номинальный размер и класс давления

Изготавливаются в соответствии со всеми международными стандартами.

Толщина стенки трубы (Pipe Schedule) определяется заказчиком.

Материалы

• Углеродистая сталь (ASTM A105)

• Низкотемпературная углеродистая сталь (ASTM A350 LF2)

• Нержавеющая сталь (ASTM A182 F316 / F304)

• Легированная сталь (ASTM A182 F11 / F22)

• Duplex и Super Duplex

• Другие материалы — по запросу

Отборы давления

Каждый фланец стандартно оснащается двумя отверстиями ½" NPT (одно из них закрыто заглушкой).

По запросу возможно изготовление с другим количеством и типами отверстий.

Уплотнительные поверхности

• Raised Face (RF)

• Ring Joint (RTJ)

Типы отборов давления:

• Flange Tap (фланцевый отбор давления)

• Corner Tap (угловой отбор давления)

Размеры и масса (ASME B16.36)

Значения являются ориентировочными и приведены для прокладки толщиной 1,5 мм и стандартной толщины диафрагмы.

Информация для заказа

При оформлении заказа необходимо указать следующую информацию:

• Номинальный диаметр

• Класс давления (PN / ANSI Class)

• Тип диафрагмы

• Тип уплотнительной поверхности (RF / RTJ / FF)

• Необходимость дренажного или вентиляционного отверстия

• Выбранный материал

• Стандарт трубопровода и расположение отверстий отбора давления

Применяемые стандарты

• ISO 5167-2 — Диафрагмы для измерения расхода

• API 14.3 / AGA-3 — Измерение расхода природного газа

• ASME B16.5 — Стандарты уплотнительных поверхностей фланцев

• ASME B16.36 — Фланцы для диафрагм

• ASME B16.47 — Фланцы большого диаметра

• ASME MFC-3M — Измерение расхода жидкостей с использованием диафрагм, сопел и труб Вентури

• ISO/TR 15377 — Специальные конструкции для вязких сред

Комплекс услуг TLY Enerji

• Инженерные расчёты и подбор оборудования (ISO 5167, API 14.3, AGA-3)

• Производство диафрагм и фланцев для диафрагм

• Сертификация материалов (EN 10204 3.1 / 3.2)

• Монтаж, испытания и полевая калибровка

• Испытания FAT / SAT, подготовка технической документации и обучение персонала
