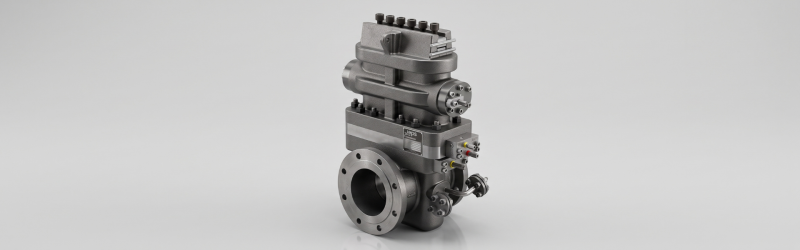

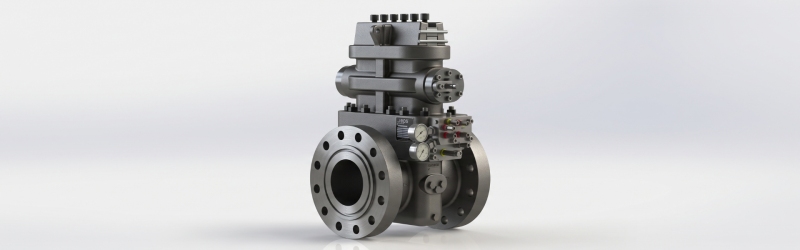

ما هو حامل لوحة الفتحة أحادي الحجرة؟
حامل لوحة الفتحة أحادي الحجرة جسم قياس بفرق الضغط يمسك لوحة الأوريفيس متحدة المركز مع محور الخط، ويتيح الوصول إليها عبر غطاء في الجسم. ففي الترتيب التقليدي بشفتي أوريفيس، يعني تغيير اللوحة فك المسامير وإبعاد الشفتين إحداهما عن الأخرى؛ أما مع الحامل أحادي الحجرة فيبقى خط الأنابيب في مكانه ميكانيكيًا، وتُسحب اللوحة من الجسم مع حاملها.
وتشير عبارة «أحادي الحجرة» إلى أن القسم الذي يضم اللوحة معرّض مباشرةً لضغط الخط. ولذلك يجب قبل الوصول إلى اللوحة عزل مقطع الخط المعني بالصمامات وتنفيس ضغطه بأمان. ويتوقف القياس أثناء تغيير اللوحة؛ فإذا وجب استمرار التدفق استُخدم خط التفافي. وهذا ما يجعل التصميم أحادي الحجرة خيارًا منطقيًا لنقاط القياس التي تُشغَّل بتوقفات مخططة أو التي تتوفر لها خطوط قياس احتياطية.
وضمن مجموعة منتجات EPS Leading، طُوّر meter1 لفئات الضغط القياسية وHPmeter1 لفئات الضغط العالي. وقد صُمم المنتجان بمراعاة سهولة التصنيع والتجميع، وبعدد مخفّض من الأجزاء، ويمكن تركيبهما في خطوط أفقية أو رأسية.
كيف يعمل الحامل أحادي الحجرة
مبدأ القياس واحد في جميع عدادات الأوريفيس: تقيّد اللوحة التدفق، ويرتبط فرق الضغط الناتج بمعدل التدفق. أما ما يميّز الحامل أحادي الحجرة فهو طريقة إمساك اللوحة داخل الجسم وطريقة إخراجها للصيانة. ويسير تغيير اللوحة عادةً وفق الخطوات التالية:
1. وضع القياس: تبقى اللوحة في حاملها، محكمة الإغلاق ومتحدة المركز مع محور الأنبوب. ويُنقل فرق الضغط المأخوذ من مآخذ الضغط في الجسم إلى جهاز إرسال فرق الضغط.
2. عزل مقطع الخط وتنفيسه: تُغلق الصمامات قبل الحامل وبعده، أو يُحوَّل التدفق إلى الخط الالتفافي. ويُنفَّس ضغط المقطع المعزول إلى موضع آمن، ويُتأكد من بلوغ الضغط صفرًا.
3. فتح غطاء الوصول وإخراج اللوحة: يُفتح الغطاء ويُسحب حامل اللوحة من الجسم. ويختصر نظام اللوحة سريع الفك هذه المهمة ويمنع إعادة تركيب اللوحة بالاتجاه المعكوس.
4. الفحص أو تغيير اللوحة: تُراجع حدة الحافة واستواء اللوحة وقطر الفتحة؛ وإذا تغيّر نطاق التدفق رُكّبت لوحة بقطر فتحة مختلف. وتُفحص مواد الإحكام في الوقت نفسه.
5. الإغلاق والعودة إلى الخدمة: يُغلق الغطاء ويُتحقق من الإحكام، ثم يُعاد ضغط مقطع الخط بصورة متحكَّم بها وتُفتح الصمامات لاستئناف القياس. ويُدخَل قطر الفتحة الجديد في حاسوب التدفق.
الفرق الجوهري بين التصميم أحادي الحجرة وثنائي الحجرة
في الحامل ثنائي الحجرة تُرفع اللوحة إلى حجرة ثانية والخط ما زال تحت الضغط، ثم تُفصل هذه الحجرة عن الخط بصمام إحكام ويُنفَّس ضغطها، فتُغيَّر اللوحة دون قطع التدفق. أما الحامل أحادي الحجرة فلا يتضمن هذه الحجرة الثانية ولا ذلك الصمام. ولذلك يقل عدد الأجزاء المتحركة ويصبح روتين الصيانة أبسط، لكن يجب عزل الخط عند كل تغيير للوحة. ويتوقف اختيار التصميم المناسب للمنشأة على تواتر تغيير اللوحات وعلى مدى قدرة التشغيل على تحمّل انقطاع التدفق.
الفرق بين meter1 وHPmeter1
يشترك المنتجان في مبدأ العمل نفسه، ويختلفان في فئة الضغط وفي مادة الجسم المرتبطة بها. يُقدَّم meter1 في فئات ANSI 150#–900# بأجسام مصبوبة من الفولاذ الكربوني تناسب الخدمة العامة والخدمة عند درجات الحرارة المنخفضة. أما HPmeter1 فيُنتَج لفئتي ANSI 1500# و2500# ولفئات ضغط API، بجسم مصبوب من فولاذ منخفض السبائك عالي المقاومة ومعالَج حراريًا. ولأن مجموعة HPmeter1 قد وُحّدت قياسيًا، فإن الهدف هو تقصير مُدد التوريد.
الميزات الرئيسية
· الوصول إلى اللوحة دون فك الشفاه: تُخرج اللوحة عبر غطاء الوصول في الجسم، ويبقى خط الأنابيب ووصلاته ذات الشفاه في مكانها.
· نظام لوحة سريع الفك لا يُركَّب معكوسًا: لا يستقر حامل اللوحة إلا باتجاه واحد، فتبقى الحافة الحادة مواجهة للتدفق دائمًا، بينما تختصر آلية الفك السريع زمن الصيانة.
· تصميم بسيط قليل الأجزاء: صُمم الجسم بمراعاة سهولة التصنيع والتجميع (DFM/DFA)، فقلّت فيه الأجزاء المعقدة وصار تشغيله مباشرًا.
· حلول إحكام حديثة: تُختار مواد الإحكام بما يلائم التطبيق، ويسهّل ترتيب الإحكام البسيط فحصها واستبدالها أثناء الصيانة.
· بنية قابلة للإصلاح في الموقع: صُمم الحامل ليُصلَح في الموقع بدلًا من إعادته إلى الورشة.
· تركيب أفقي أو رأسي: يمكن تركيب المنتجين في خطوط أفقية أو رأسية، ما يمنح مرونة في ترتيب المحطة.
· تصميم متحقَّق منه بالتحليل واختبار الضغط: يُتحقق من كل حامل في مرحلة التصميم بتحليل العناصر المحدودة (FEA)، ويُختبر بالضغط بعد التجميع مقابل متطلبات السلامة الصناعية وإرشادات الضغط الأوروبية.
· مكونات داخلية من الفولاذ المقاوم للصدأ: المكونات الداخلية من الفولاذ المقاوم للصدأ 316 قياسيًا، وتتوفر خيارات من فولاذ دوبلكس وسبائك أساسها النيكل للخدمة الشاقة.
· نسخة للضغط العالي: ينقل HPmeter1 منطق التشغيل البسيط نفسه إلى الخطوط عالية الضغط في فئتي ANSI 1500# و2500# وفي فئات ضغط API.
المواصفات الفنية
تبيّن القيم أدناه نطاق التصميم النموذجي لحاملي لوحات الفتحة أحاديي الحجرة meter1 وHPmeter1. ويجب تأكيد التهيئة النهائية في مرحلة المشروع وفق فئة الضغط والمقاس والمادة ونوع التوصيل.
المعامل | البيانات الفنية |
نوع الحامل | حامل لوحة فتحة أحادي الحجرة؛ meter1 (ضغط قياسي)، HPmeter1 (ضغط عالٍ) |
مقاسات meter1 وفئات ضغطه | 2–24 بوصة؛ ANSI 150#–900# |
مقاسات HPmeter1 وفئات ضغطه | 2–12 بوصة: ANSI 1500# و2500#، إضافةً إلى فئات API 4,000–10,000 psi · 14–24 بوصة: ANSI 1500# |
التوصيلات الطرفية للجسم | شفة–شفة، أو شفة–لحام، أو لحام–لحام |
أوجه الشفاه | وجه مسطح، ووجه بارز (RF)، ووصلة حلقية (RTJ) |
معايير الشفاه | ANSI B16.5، وANSI B16.47، وAPI 6A، وأنظمة الشفاه المدمجة والوصلات من نوع المشابك |
صبّ الجسم (150#–900#) | ASTM A352 LCC أو A216 WCC أو A216 WCB |
صبّ الجسم (1500#–2500#) | ASTM A487 4D |
المكونات الداخلية | فولاذ مقاوم للصدأ 316 (قياسي) |
مواد الإحكام | تُختار بما يلائم التطبيق |
مسامير الربط الخارجية | ASTM A194 L7، مجلفنة بالغمس الساخن (HDG) |
مواد اختيارية | فولاذ دوبلكس وسبائك أساسها النيكل ومواد أخرى عند الطلب |
سُمك لوحة الفتحة | سماكات معتادة في الصناعة بما يتوافق مع إرشادات ISO 5167 وAPI 14.3 |
وضع التركيب | خط أفقي أو رأسي |
التحقق من التصميم والاختبار | تحليل العناصر المحدودة (FEA) في مرحلة التصميم؛ واختبار ضغط لكل وحدة بعد التجميع |
درجة حرارة التشغيل | خيارات لنطاق حرارة واسع؛ تُحدَّد لكل مشروع وفق مادتي الجسم والإحكام |
عدم اليقين في القياس | يتحدد وفق ظروف المشروع والخط؛ ويُحسب على مستوى النظام مع اللوحة وخط القياس وأجهزة القياس |
في HPmeter1 تُقدَّم فئة 2500# حتى مقاس 12 بوصة؛ أما متطلبات الضغط العالي في المقاسات الأكبر فتُقيَّم لكل مشروع على حدة.
المزايا الرئيسية
· بنية بسيطة وصيانة سهلة: لغياب الحجرة الثانية وصمام العزل، تقل الأجزاء المتحركة ويصبح روتين الصيانة قصيرًا وسهل الاتباع.
· حاجة صيانة منخفضة: جسم قليل الأجزاء مع حلول إحكام حديثة يُبقي احتياجات الصيانة منخفضة طوال التشغيل.
· إزالة خطأ التجميع: يزيل نظام اللوحة غير القابل للعكس خطأ القياس الذي كانت ستسببه لوحة مركّبة بالاتجاه الخاطئ.
· منطق تشغيل واحد عند الضغط العالي: بفضل HPmeter1 يمكن تطبيق إجراء الصيانة نفسه في نقاط القياس القياسية وعالية الضغط.
· مرونة في الترتيب: اختيار التركيب الأفقي أو الرأسي يسهّل ترتيب الأنابيب في المحطات ذات المساحة المحدودة.
· نظام متوافق مع خط القياس: توريد الحامل مع خط قياس مشغول ليلائمه يزيل عدم اليقين الناتج عن أخطاء المحاذاة.
مجالات التطبيق
تُختار حوامل لوحات الفتحة أحادية الحجرة حيث يمكن تحويل التدفق إلى خط التفافي أثناء تغيير اللوحة، أو حيث يمكن إخراج نقطة القياس من الخدمة لفترة قصيرة.
محطات قياس الغاز ذات الخط الالتفافي
في محطات نقل الغاز وتوزيعه الواقعة ضمن نطاق ASME B31.8، تقدّم هذه الحوامل حلًا بسيطًا واقتصاديًا للوصول إلى اللوحة في خطوط القياس التي يمكن تحويل تدفقها إلى خط احتياطي.
خطوط العمليات ذات التوقفات المخططة
في خطوط العمليات الواقعة ضمن نطاق ASME B31.3 حيث يمكن إدراج فحص اللوحة في توقفات الصيانة المخططة، يكون التصميم أحادي الحجرة خيارًا كافيًا وعمليًا.
خطوط الإنتاج عالية الضغط
بفئة ANSI 2500# وفئات ضغط API وخيارات شفاه API 6A، يمكن استخدام HPmeter1 في خطوط الإنتاج والتجميع عالية الضغط.
محطات توليد الطاقة
يمكن تطبيقه كنقطة قياس تدفق في الخطوط التي يشملها كود أنابيب الطاقة ASME B31.1.
تطبيقات الخدمة الحامضية
باختيار مواد يتوافق مع كود التصميم NACE MR0175، يمكن استخدام الحوامل في الخطوط الناقلة للغاز الحامضي.
معايير اختيار meter1 وHPmeter1
يعتمد اختيار الحامل أحادي الحجرة المناسب على سيناريو الصيانة في المنشأة بقدر اعتماده على فئة الضغط. وللتقييم الفني نوصي بتوضيح المعلومات التالية:
سيناريو الصيانة والتشغيل
· ما تواتر فحص اللوحات وتغييرها؟
· هل يمكن عزل نقطة القياس وتفريغ ضغطها لتغيير اللوحة، وهل يوجد خط التفافي؟
· إذا كان انقطاع التدفق غير مقبول فيُنظر في حامل ثنائي الحجرة؛ وإذا لزم عزل مُثبَت فيُنظر في حامل بعزل مزدوج
· احتمال الحاجة مستقبلًا إلى صيانة دون انقطاع
فئة الضغط والمقاس الاسمي
· ANSI 150#–900# (meter1) أو 1500#–2500# وفئات API (HPmeter1) بحسب ضغط التصميم
· مقاس الخط، وهل تُقدَّم فئة الضغط المختارة في ذلك المقاس
· نسبة بيتا والنطاق المتوقع لأقطار فتحات اللوحات
اختيار المواد ومواد الإحكام
· أدنى درجة حرارة تصميم ومادة الصبّ الملائمة لها
· الخدمة الحامضية أو محتوى المكونات المسببة للتآكل
· توافق مادة الإحكام مع المائع ودرجة الحرارة
· متطلب الطلاء لمسامير الربط الخارجية
التركيب وخط القياس
· التركيب الأفقي أو الرأسي والمسافة اللازمة لصيانة غطاء الوصول
· التوصيل الطرفي ومعيار الشفة ووجهها
· الحاجة إلى خط قياس مشغول ليلائم الحامل وإلى مقوِّم تدفق أو لوحة تكييف
· نطاق أجهزة إرسال فرق الضغط والضغط ودرجة الحرارة وحاسوب التدفق
ولأن الحامل جهاز ميكانيكي، فينبغي إجراء تقييم المناطق الخطرة لكل مشروع للمكونات الإلكترونية الموصولة به، مثل أجهزة الإرسال وحاسوب التدفق.
أكواد التصميم ومعايير القياس
يُصمَّم حاملا لوحات الفتحة أحاديا الحجرة meter1 وHPmeter1 ضمن إطار المعايير والأكواد التالية.
المعيار / الاعتماد | النطاق والوصف |
ISO 5167 | قياس التدفق بأجهزة فرق الضغط؛ وتُحدَّد سماكات لوحات الفتحة وفق إرشادات هذا المعيار. |
API MPMS 14.3.2 (AGA Report No. 3) | متطلبات التركيب لقياس الغاز الطبيعي بعدادات أوريفيس متحدة المركز؛ وتتوافق سماكات اللوحات مع إرشادات API 14.3. |
ASME B31.8 / B31.1 / B31.3 | أكواد تصميم أنابيب نقل الغاز وتوزيعه، وأنابيب الطاقة، وأنابيب العمليات. |
NACE MR0175 | متطلبات المواد في بيئات الخدمة الحامضية. |
PED 2014/68/EU | توجيه معدات الضغط الأوروبي؛ وتُختبر المنتجات بالضغط بعد التجميع مقابل إرشادات الضغط الأوروبية. |
ANSI B16.5 / B16.47 وAPI 6A | معايير الشفاه المستخدمة في التوصيلات الطرفية للجسم. |
توضَّح متطلبات الشهادات الإضافية الخاصة بالمشروع أو مواصفات العميل مع TLY Enerji في مرحلة عرض السعر.
حلول الحوامل أحادية الحجرة من TLY Enerji
تقيّم TLY Enerji اختيار الحامل أحادي الحجرة مع سيناريو الصيانة في نقطة القياس. وبعد أن يتضح تواتر تغيير اللوحة وخيارات الخط الالتفافي ومدى تحمّل التشغيل لانقطاع التدفق، نقرر معكم ما إذا كان التصميم أحادي الحجرة كافيًا أم ينبغي النظر في خيار ثنائي الحجرة بدلًا منه.
ونعمل إلى جانبكم في اختيار مادة جسم تناسب فئة الضغط وأدنى درجة حرارة تصميم، والتحجيم الأولي لقطر فتحة اللوحة، وتعريف نطاق خط القياس وأجهزة الإرسال، وإعداد الوثائق الفنية، والتشغيل التجريبي في الموقع. كما نساعد في إعداد إجراء خاص بالموقع لفرق الصيانة لديكم يغطي خطوات العزل والتنفيس وتغيير اللوحة، لكي يتبع كل تغيير للوحة التسلسل الآمن نفسه ويُسجَّل على النحو الصحيح.
الأسئلة الشائعة
ما هو حامل لوحة الفتحة أحادي الحجرة؟
هو جسم قياس يمسك لوحة الأوريفيس متحدة المركز مع محور الخط، ويتيح إخراجها عبر غطاء وصول في الجسم دون فك الشفاه. ولأن الحجرة التي تضم اللوحة معرّضة مباشرةً لضغط الخط، يجب عزل مقطع الخط المعني وتنفيس ضغطه قبل تغيير اللوحة.
ما الفرق بين meter1 وHPmeter1؟
يعمل الاثنان بمبدأ الحجرة الواحدة. يُقدَّم meter1 بمقاسات 2–24 بوصة لفئات ANSI 150#–900# بأجسام مصبوبة من الفولاذ الكربوني. أما HPmeter1 فيُنتَج بجسم مصبوب من ASTM A487 4D لفئتي ANSI 1500# و2500# ولفئات ضغط API؛ وتتوفر فئة 2500# حتى مقاس 12 بوصة، وفئة 1500# حتى 24 بوصة.
هل يجب تفريغ ضغط الخط لتغيير اللوحة في الحامل أحادي الحجرة؟
نعم. تقع اللوحة في هذا الحامل داخل حجرة واحدة مفتوحة على ضغط الخط. وقبل فتح الغطاء يجب إغلاق الصمامات قبل الحامل وبعده أو تحويل التدفق إلى خط التفافي، ثم تنفيس ضغط المقطع المعزول بأمان والتأكد من بلوغه صفرًا. وحيث لا يجوز قطع التدفق، ينبغي اختيار حامل ثنائي الحجرة.
كيف يُمنع تركيب لوحة الأوريفيس بالاتجاه المعكوس؟
يجب أن يواجه الوجه ذو الحافة الحادة في لوحة الأوريفيس الجانب الأمامي للتدفق؛ فاللوحة المركّبة بالعكس تسبب انحرافًا كبيرًا في القياس. وقد صُمم نظام اللوحة سريع الفك في meter1 وHPmeter1 بحيث لا يمكن وضع اللوحة في حاملها إلا بالاتجاه الصحيح، ما يزيل خطر خطأ التجميع أثناء تغيير اللوحات في الموقع.
هل يمكن استخدام الحامل أحادي الحجرة في خط رأسي؟
نعم. يمكن تركيب meter1 وHPmeter1 في خطوط أفقية أو رأسية. وفي التركيبات الرأسية يؤثر اتجاه التدفق وطور المائع ومسار أنابيب النبض في جودة القياس؛ وفي خدمة السوائل، أو في خدمة الغازات مع احتمال التكثّف، ينبغي تقييم ترتيب مآخذ الضغط ووصلات جهاز الإرسال بشكل منفصل في مرحلة المشروع.
كيف تُختار مادة الجسم؟
يتوقف الاختيار على فئة الضغط وأدنى درجة حرارة تصميم وتركيب المائع. تُستخدم الأجسام المصبوبة ASTM A352 LCC أو A216 WCC أو A216 WCB في فئات الضغط القياسية، ويُستخدم ASTM A487 4D في فئات 1500#–2500#. والمكونات الداخلية من الفولاذ المقاوم للصدأ 316 قياسيًا. ويمكن النظر في خيارات فولاذ دوبلكس والسبائك التي أساسها النيكل للخدمة الحامضية أو المسببة للتآكل.

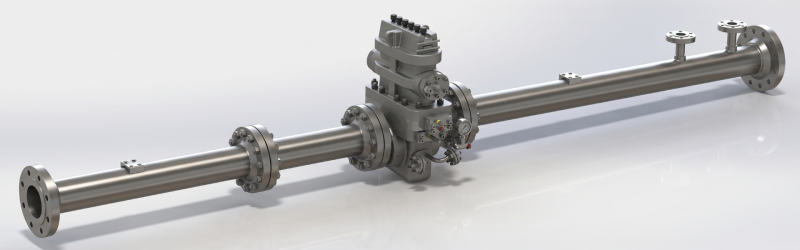

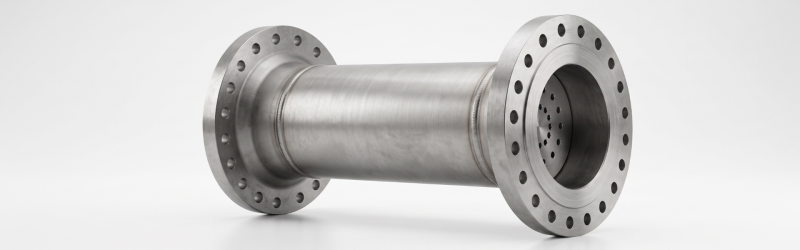

لماذا يُورَّد الحامل مع خط القياس معًا؟
عندما يُشغَّل الحامل وخط القياس ليلائم كل منهما الآخر، يبقى تجويف الأنبوب وتجويف الحامل على محور واحد، ويزول عدم اليقين الذي كانت ستسببه أخطاء المحاذاة. ويمكن إضافة مقوِّم تدفق أو لوحة تكييف إلى خط القياس، كما يمكن تعريف أجهزة إرسال فرق الضغط والعملية وحاسوب التدفق والخزانة ضمن النطاق نفسه.
هل يمكن تحويل meter1 مركّب إلى تصميم ثنائي الحجرة لاحقًا؟
يتيح المفهوم المعياري لمجموعة منتجات EPS Leading ذلك: فالحامل meter1 المركّب في الخط يمكن تحويله إلى تصميم meter2 ثنائي الحجرة دون إخراجه من خط الأنابيب. وهذا يمنح مرونة للمحطات التي يكفيها اليوم تصميم أحادي الحجرة وقد تحتاج مستقبلًا إلى تغيير اللوحات دون انقطاع. ويجب تأكيد الجدوى لمقاس الجسم القائم وفئة ضغطه.
