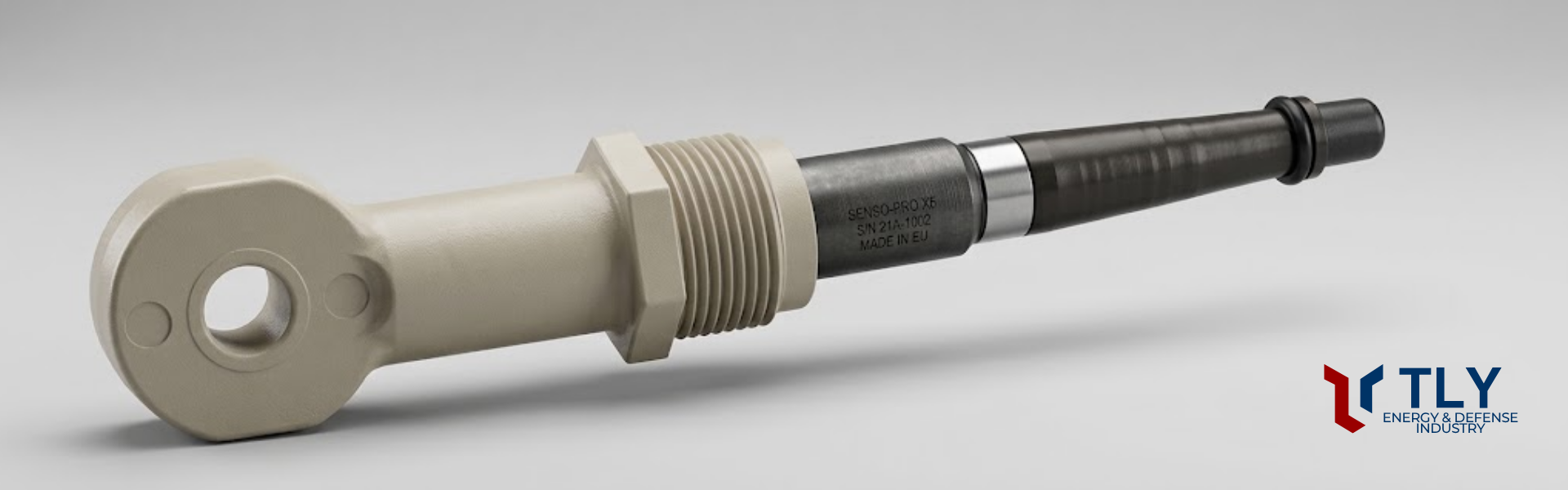

Toroidal İletkenlik Sensörleri

İletkenlik Sensörü Nedir ve Neden Toroidal Tasarım?

İletkenlik, bir sıvının elektrik akımını iletme yeteneğidir ve çözeltideki iyonların türüne, konsantrasyonuna ve sıcaklığa bağlıdır. Endüstride genellikle µS/cm, mS/cm veya S/cm birimleriyle ifade edilir. Saf suya yakın akışkanlarda çok düşük olan iletkenlik, asit, baz ve tuz çözeltilerinde yüksek değerlere ulaşır. Bu nedenle iletkenlik ölçümü, çözünmüş iyon miktarının ve dolaylı olarak kimyasal konsantrasyonun sürekli izlenmesi için pratik bir yöntemdir.

Proses iletkenlik sensörleri iki temel gruba ayrılır: akışkana doğrudan temas eden metal elektrotlarla ölçüm yapan kontak (elektrotlu) sensörler ve bu sayfada ele alınan toroidal, diğer adıyla indüktif sensörler. Toroidal tasarımda ölçüm bobinleri kimyasal dayanımlı polimer gövdenin içinde tamamen kapalıdır; sıvı yalnızca gövde malzemesine temas eder. Elektrot yüzeyi bulunmadığından polarizasyon, elektrot kaplanması ve elektrot korozyonu gibi kontak sensörlerde sık karşılaşılan hata kaynakları büyük ölçüde ortadan kalkar.

Toroidal sensör tek başına bir çıkış sinyali üretmez; bobinleri uyaran ve ölçülen sinyali işleyen uyumlu bir sıvı analiz transmitteri ile birlikte çalışır. Transmitter, sensörün hücre sabitini ve entegre sıcaklık elemanının verisini kullanarak iletkenliği hesaplar ve sonucu kontrol sistemine aktarır. Konsantrasyon izlenen uygulamalarda bu iletkenlik değeri, çözeltiye özgü iletkenlik–konsantrasyon ilişkisi üzerinden yorumlanır.

Toroidal (İndüktif) İletkenlik Ölçümünün Fiziği

Toroidal ölçüm, bir transformatörün çalışmasına benzer: sensör gövdesindeki iki halka biçimli (toroidal) bobin arasındaki bağlantıyı, bobinlerin içinden ve çevresinden geçen proses sıvısı kurar. Ölçüm şu adımlarla gerçekleşir:

1. Sürücü bobinin uyarılması: Transmitter, birinci (sürücü) bobine alternatif bir gerilim uygular. Bobin çekirdeğinde oluşan değişken manyetik alan, bobini çevreleyen sıvıda bir elektrik alanı indükler.

2. Sıvıda kapalı akım halkası: Sensör gövdesindeki delikten geçen ve gövdenin dışını saran sıvı, kapalı bir iletken halka oluşturur. Bu halkada indüklenen akımın büyüklüğü sıvının iletkenliğiyle doğru orantılıdır.

3. Alıcı bobinde sinyal oluşumu: Sıvı halkasındaki akım, ikinci (alıcı) bobinin çekirdeğinden de geçer ve bu bobinde akımla orantılı bir sinyal indükler. İki bobin arasında elektriksel temas yoktur; bağlantıyı yalnızca iletken sıvı sağlar.

4. Hücre sabitiyle iletkenliğe dönüşüm: Alıcı bobin sinyali, sıvı halkasının geometrisini temsil eden hücre sabitiyle (nominal 2,7/cm) değerlendirilerek iletkenlik değerine dönüştürülür.

5. Sıcaklık kompanzasyonu: İletkenlik sıcaklıkla belirgin biçimde değiştiğinden sensöre entegre Pt 100 RTD proses sıcaklığını ölçer. Transmitter bu veriyle okumayı bir referans sıcaklığa göre düzelterek sıcaklık değişimlerinin konsantrasyon değişimi gibi algılanmasını önler.

Elektrotsuz Ölçüm Kirli ve Aşındırıcı Ortamlarda Neden Avantajlıdır?

Kontak tipi sensörlerde ölçüm, elektrot yüzeyi ile sıvı arasındaki arayüzde gerçekleşir. Yüksek iletkenlikte bu arayüzde polarizasyon etkisi belirginleşir; yağ, çamur veya kristal birikintileri elektrot yüzeyini kapladığında okuma kayar, aşındırıcı kimyasallar ise metal elektrotu doğrudan korozyona uğratır. Toroidal sensörde sıvıyla temas eden tek yüzey polimer gövdedir. İnce bir birikim tabakası akım halkasının toplam direncini pratikte değiştirmediği için ölçüm, elektrotlu tasarımlara göre kirlenmeye çok daha toleranslıdır. Yine de sensör deliğini daraltabilecek kalın birikintiler için periyodik görsel kontrol önerilir.

İletkenlikten Konsantrasyona

Tek bir çözünmüş maddenin baskın olduğu çözeltilerde iletkenlik ile konsantrasyon arasında tanımlı bir ilişki bulunur; asit, baz ve tuz çözeltilerinin konsantrasyonu bu ilişki sayesinde sürekli izlenebilir. Ancak birçok çözeltide iletkenlik, konsantrasyonla birlikte bir tepe değerine kadar yükselir ve ardından düşer; aynı iletkenlik değeri iki farklı konsantrasyona karşılık gelebilir. Bu nedenle ölçüm, proses konsantrasyon aralığının eğrinin tek yönlü bölümünde kalıp kalmadığı kontrol edilerek tasarlanmalı ve sıcaklık kompanzasyonu çözeltiye özgü olarak yapılandırılmalıdır.

Montaj Ortamının Ölçüme Etkisi

Toroidal sensörün ölçtüğü akım halkası, gövdenin çevresindeki sıvı hacmini de kapsar. Sensör boru duvarına veya tank iç yüzeyine çok yakın monte edildiğinde halkanın geometrisi değişir ve etkin hücre sabiti sapar; bu durum duvar etkisi olarak bilinir. Sensör çevresinde yeterli boşluk bırakılması, bu mümkün değilse kalibrasyonun sensör montaj konumundayken yapılması önerilir. Sensör deliğinde hava kabarcığı tutulması da okumayı düşürebileceğinden montaj yönü, akış ve gaz ayrışması dikkate alınarak seçilmelidir.

Tasarım ve Konstrüksiyon Özellikleri

·         Yüksek iletkenlik ölçüm kapasitesi: 2.000.000 µS/cm (2 S/cm) seviyesine kadar iletkenlik ölçülebilir; bu kapasite, yüksek iletkenlikli asit, baz ve tuz çözeltilerinde konsantrasyon izlemeye uygun bir çalışma alanı sunar.

·         Kimyasal dayanımlı gövde seçenekleri: Sensör gövdesi cam elyaf takviyeli PEEK, cam elyaf takviyeli ETFE veya dolgusuz ETFE olarak kalıplanır; malzeme, prosesin kimyasal bileşimine ve sıcaklığına göre seçilir.

·         Yüksek sıcaklık ve basınç versiyonu: Yüksek sıcaklık PEEK versiyonu 200 °C proses sıcaklığına ve 2.135 kPa (mutlak) basınca kadar kullanılabilir.

·         Titreşime dayanıklı iç yapı: Takviyeli iç metal çerçeve tasarımı, titreşimli montaj noktalarında sensörün mekanik dayanımını artırır.

·         Entegre Pt 100 sıcaklık elemanı: Gövdeye entegre Pt 100 RTD, sıcaklık kompanzasyonu için proses sıcaklığını ölçüm noktasının hemen yanında algılar.

·         İki proses bağlantı standardı: ¾ inç MNPT dişli versiyon doğrudan veya adaptörle; ⅝-11 UNC dişli versiyon ise standart EPDM conta ile ve bir montaj adaptörü üzerinden kullanılır. UNC versiyon için FKM ve FFKM conta alternatifleri de bulunur.

·         Ekranlı ve ekransız kablo: Standart entegre kablo 6,1 m’dir; 3 m, 10 m, 15 m ve 30 m seçenekleriyle birlikte EMI/RFI korumasını iyileştiren ekranlı kablo tercih edilebilir.

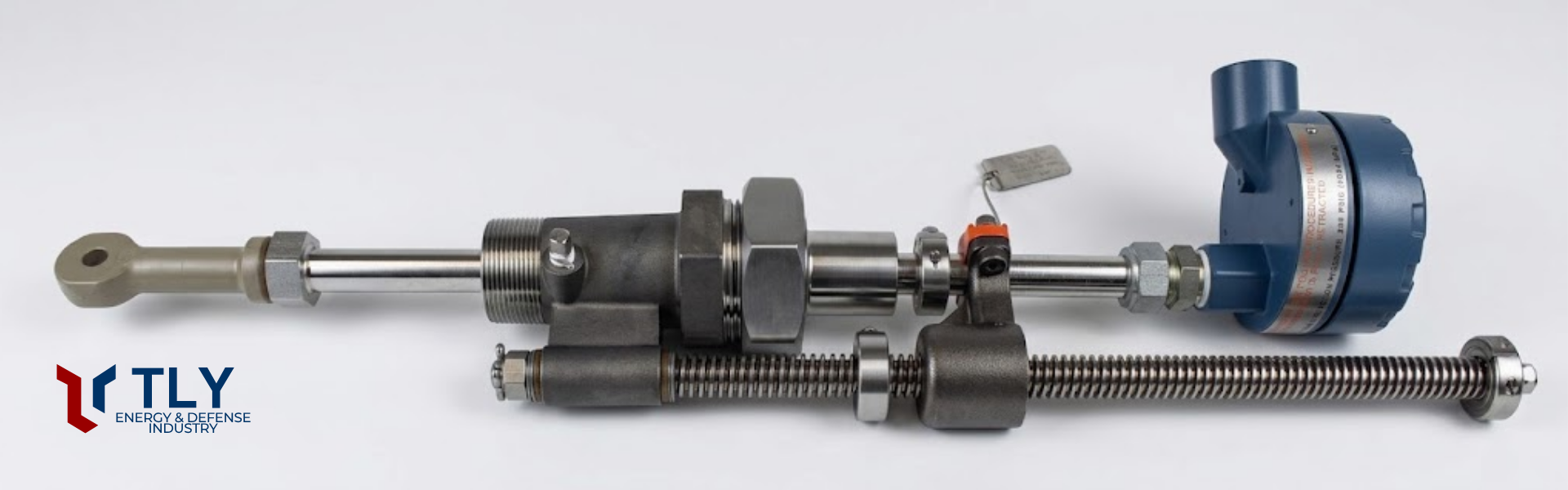

·         Proses durdurmadan sökme imkânı: Opsiyonel mekanik (vidalı mil tahrikli) veya manuel geri çekme düzenekleri, sensörün boru hatları ve tanklardan proses kapatılmadan alınmasını sağlar.

·         Belgelendirme seçenekleri: Kalibrasyon, loop kalibrasyon ve elektronik kalibrasyon sertifikalarının yanı sıra ıslak malzemeler için izlenebilirlik sertifikası talep edilebilir.

Teknik Özellikler Tablosu

Tablo, toroidal sensörün kendisine ve birlikte kullanılan adaptör ile geri çekme düzeneklerine ait tanımlı verileri bir arada sunar. Basınç değerleri mutlak basınçtır. Sistemin kullanılabilir sınırı; seçilen gövde malzemesi, adaptör ve geri çekme düzeneği arasındaki en düşük değerle belirlenir.

Geri çekme düzenekleri yalnızca ⅝-11 UNC bağlantılı ve kısa kablolu sensör konfigürasyonuyla kullanılır. Ölçüm aralığının alt sınırı ve ölçüm doğruluğu kullanılan transmittere bağlıdır; proje aşamasında sensör–transmitter kombinasyonu için teyit edilmelidir.

Başlıca Avantajlar

·         Kirlenmeye karşı yüksek tolerans: Elektrot yüzeyi bulunmadığından ince birikim tabakaları ölçümü pratikte etkilemez; temizlik ihtiyacı elektrotlu sensörlere göre belirgin biçimde azalır.

·         Korozyona uğrayan metal elektrot yok: Sıvıyla temas eden yüzeyin kimyasal dayanımlı polimer olması, aşındırıcı asit, baz ve tuz çözeltilerinde uzun ömürlü kullanım sağlar.

·         Yüksek iletkenlikte polarizasyonsuz ölçüm: 2 S/cm seviyesine uzanan ölçüm kapasitesi, kontak sensörlerde polarizasyonun belirginleştiği yüksek iletkenlik bölgesinde kararlı veri sağlar.

·         Konsantrasyon kontrolünde sürekli veri: Laboratuvar numunelerinin sonuçlarını beklemeden asit, baz veya tuz konsantrasyonundaki değişimlerin anlık izlenmesine ve dozajın buna göre ayarlanmasına yardımcı olur.

·         Zorlu proses koşullarına uyum: Yüksek sıcaklık versiyonu, 2.135 kPa basınç sınırı ve titreşime dayanıklı iç yapı, sensörün ağır hizmet koşullarındaki hatlarda kullanılmasını mümkün kılar.

·         Bakım sırasında proses sürekliliği: Geri çekme düzenekleri sayesinde sensör, hattın boşaltılmasına gerek kalmadan kontrol, temizlik veya değişim için alınabilir.

·         Mevcut tesislere kolay uyum: İki farklı diş standardı ve farklı malzemelerde insertion adaptörleri, sensörün mevcut proses bağlantılarına uyarlanmasını kolaylaştırır.

Toroidal İletkenlik Ölçümünün Uygulandığı Prosesler

Toroidal iletkenlik sensörleri, yüksek iletkenlikli, kirli veya aşındırıcı akışkanların bulunduğu proseslerde ve kimyasal konsantrasyonun sürekli izlenmesi gereken noktalarda kullanılır. Aşağıdaki başlıklar, sensör konfigürasyonunun proses koşuluna göre nasıl belirlendiğini özetler.

Asit ve Baz Konsantrasyon Takibi

Asit ve baz çözeltilerinin hazırlanması, seyreltilmesi veya dozajlanmasında iletkenlik, konsantrasyonun sürekli göstergesi olarak kullanılır. Gövde malzemesi, çözeltinin türüne ve işletme sıcaklığına göre PEEK veya ETFE arasından seçilir.

Tuz Çözeltileri ve Yüksek İletkenlikli Elektrolitler

Tuz çözeltileri gibi yüksek iletkenlikli elektrolitlerde toroidal ölçüm, elektrot polarizasyonu sorunu yaşanmadan 2 S/cm seviyesine kadar kararlı okuma sağlar.

Kirli ve Birikim Eğilimli Akışkanlar

Askıda katı madde, yağ veya çökelti içeren akışkanlarda elektrot yüzeyi bulunmaması, kaplanmanın ölçüme etkisini azaltır ve bakım aralıklarını uzatır.

Aşındırıcı Kimyasal Hatlar

Metal elektrotların kısa sürede korozyona uğrayacağı hatlarda polimer gövdeli sensör, proses sıvısıyla yalnızca kimyasal dayanımlı malzeme üzerinden temas eder. Conta malzemesinin (EPDM, FKM veya FFKM) de proses kimyasına göre seçilmesi gerekir.

Yüksek Sıcaklık ve Basınçlı Hatlar

Yüksek sıcaklık PEEK versiyonu, uygun paslanmaz çelik adaptör veya mekanik geri çekme düzeneğiyle birlikte 200 °C’ye kadar proses sıcaklığında kullanılabilir. Sistem sınırı, seçilen montaj donanımının değerleriyle birlikte doğrulanmalıdır.

Tank ve Boru Hatlarında Sökülebilir Montaj

Kesintisiz çalışan tank ve boru hatlarında mekanik veya manuel geri çekme düzeneği, küresel vana üzerinden sensörün proses durdurulmadan alınmasını sağlar; mekanik düzenek daha yüksek basınç ve sıcaklık sınırlarına sahiptir.

İletkenlik Sensörü Seçim Rehberi

Toroidal sensör seçimi; ölçülecek çözeltinin kimyası, proses sıcaklık ve basınç zarfı, montaj geometrisi ve entegrasyon gereksinimlerinin birlikte değerlendirilmesini gerektirir. Teklif ve mühendislik çalışması öncesinde şu soruların yanıtlanması, doğru konfigürasyona hızla ulaşmayı sağlar:

 Proses Kimyası ve İletkenlik Aralığı

·         Ölçülecek çözeltinin türü (asit, baz, tuz veya karışım) ve beklenen iletkenlik aralığı

·         Konsantrasyon ölçülecekse proses aralığının iletkenlik–konsantrasyon eğrisinin tek yönlü bölümünde kalıp kalmadığı

·         Çok düşük iletkenlikli akışkanlarda toroidal yerine kontak tipi sensörün değerlendirilmesi gerekip gerekmediği

·         Gövde (PEEK / ETFE) ve conta (EPDM / FKM / FFKM) malzemesinin kimyasal uyumluluğu

·         Konsantrasyonun yanında pH kontrolü de gerekiyorsa pH ve ORP sensörleri ile birlikte kurgulanacak ölçüm noktası

Sıcaklık ve Basınç Zarfı

·         Minimum / normal / maksimum proses sıcaklığı (120 °C üzerinde yüksek sıcaklık PEEK versiyonu gerekir)

·         Maksimum proses basıncı ve gövde malzemesine göre izin verilen sınır

·         Kanada basınçlı ekipman tescili (CRN) gereksinimi olup olmadığı

·         Seçilen adaptör veya geri çekme düzeneğinin sıcaklık-basınç sınırları

Montaj ve Mekanik Koşullar

·         Sensörün hatta sabit mi (insertion/daldırma) yoksa geri çekme düzeneğiyle sökülebilir mi kurulacağı

·         Mevcut proses bağlantısı: ¾ inç MNPT, ⅝-11 UNC veya adaptör üzerinden 1½ inç / 2 inç MNPT

·         Boru çapı ve sensör çevresindeki boşluk (duvar etkisi), gerekiyorsa yerinde kalibrasyon

·         Titreşim, akış hızı ve hava kabarcığı tutulma riski

·         Geri çekme düzeneği için gerekli dalma stroku ve çalışma alanı

Kablo, Transmitter ve Belgelendirme

·         Sensör–transmitter mesafesi ve uygun kablo boyu; elektriksel gürültülü sahalarda ekranlı kablo

·         Kullanılacak sıvı analiz transmitteri ile uyumluluk ve konsantrasyon hesaplama ihtiyacı

·         Aynı platformda çözünmüş oksijen sensörleri gibi diğer sıvı analizi ölçümlerinin yönetilip yönetilmeyeceği

·         Proses sıcaklığının bağımsız bir ölçüm olarak da izlenmesi gerekiyorsa sıcaklık transmitterleri ile ayrı ölçüm noktası

·         Kalibrasyon, loop kalibrasyon, elektronik kalibrasyon ve malzeme izlenebilirlik sertifikası gereksinimi

İletkenlik verisi, manyetik debimetreler gibi ölçümü sıvının iletkenliğine dayanan cihazların uygulanabilirliği değerlendirilirken de yol gösterici bir parametredir. Tehlikeli alan sınıflandırmalı sahalarda kullanım planlanıyorsa uygunluk proje aşamasında ayrıca değerlendirilmelidir.

Sertifikalar, Basınç Tescili ve Bağlantı Standartları

Toroidal sensörle birlikte talep edilebilecek belgeler, basınç tescili kapsamındaki sınırlar ve kullanılan diş standartları şunlardır:

Patlayıcı atmosfer sınıflandırmasına sahip bir sahada kullanım düşünülüyorsa, sensör ve transmitter kombinasyonunun uygunluğu tasarım aşamasında TLY Enerji ile ayrıca ele alınmalıdır.

TLY Enerji’den Uçtan Uca İletkenlik Ölçüm Desteği

İletkenlik ölçümünde güvenilir sonuç, sensörün ölçüm kapasitesi kadar akışkanın kimyasına, montaj geometrisine ve sıcaklık kompanzasyonunun doğru kurgulanmasına bağlıdır. TLY Enerji mühendisleri; ölçülecek çözeltinin türünü ve konsantrasyon aralığını, proses sıcaklık-basınç zarfını ve montaj noktasındaki boru ya da tank geometrisini birlikte ele alarak gövde malzemesi, bağlantı tipi ve montaj donanımı kombinasyonunu belirler. Sistem sınırını sensör, adaptör ve geri çekme düzeneği arasındaki en düşük değere göre doğrular.

Konsantrasyon ölçülecek uygulamalarda iletkenlik–konsantrasyon ilişkisinin proses aralığında tek anlamlı olup olmadığını değerlendirir; transmitter seçimi ve yapılandırması, kablo ve bağlantı kutusu planlaması, kontrol sistemi entegrasyonu ve devreye alma aşamalarında proje ekiplerine teknik destek sağlarız. Böylece iletkenlik ölçüm noktası, ilk kalibrasyondan itibaren proses kimyasındaki değişimleri doğru yansıtan ve bakımı öngörülebilir bir kontrol girdisine dönüşür.

·         Proses kimyası ve konsantrasyon aralığı analizi

·         Gövde, conta ve montaj donanımı seçimi

·         Duvar etkisi ve montaj geometrisi değerlendirmesi

·         Transmitter yapılandırması ve PLC / DCS / SCADA entegrasyonu

Sıkça Sorulan Sorular

Toroidal iletkenlik sensörü nedir?

Toroidal iletkenlik sensörü, sıvının elektriksel iletkenliğini metal elektrot kullanmadan ölçen indüktif bir sensördür. Polimer gövdenin içindeki iki bobinden biri sıvıda bir akım halkası indükler, diğeri bu akımı algılar; akımın büyüklüğü sıvının iletkenliğiyle orantılıdır. Elektrot yüzeyi olmadığı için kirli, aşındırıcı ve yüksek iletkenlikli çözeltilerde kararlı ölçüm sağlar ve asit, baz ile tuz konsantrasyonlarının izlenmesinde kullanılır.

Toroidal ve elektrotlu iletkenlik sensörü arasındaki fark nedir?

Elektrotlu (kontak tipi) sensörler, sıvıya doğrudan temas eden metal elektrotlar arasındaki akımı ölçer; bu yapı düşük iletkenliklerde avantajlıdır ancak kaplanma, polarizasyon ve korozyondan etkilenir. Toroidal sensörde ölçüm elemanları polimer gövdenin içinde kapalıdır ve ölçüm, sıvıda indüklenen akım üzerinden yapılır. Bu nedenle toroidal tasarım yüksek iletkenlikli, kirli ve aşındırıcı akışkanlarda tercih edilirken, çok düşük iletkenlikli akışkanlarda kontak tipi sensörler değerlendirilmelidir.

Toroidal iletkenlik sensörü hangi iletkenlik seviyelerinde kullanılır?

Bu sayfada ele alınan sensör, yüksek iletkenlikli elektrolit çözeltilerinde 2.000.000 µS/cm (2 S/cm) seviyesine kadar ölçüm yapabilir. Nominal hücre sabiti 2,7/cm’dir. Ölçüm aralığının alt sınırı ve elde edilecek doğruluk, sensörle birlikte kullanılan transmittere bağlıdır; bu nedenle düşük iletkenlik bölgesinde çalışılacaksa sensör–transmitter kombinasyonu proje aşamasında ayrıca değerlendirilmelidir.

İletkenlik ölçümüyle konsantrasyon nasıl belirlenir?

Tek bir çözünmüş maddenin baskın olduğu asit, baz veya tuz çözeltilerinde iletkenlik ile konsantrasyon arasında tanımlı bir ilişki vardır; ölçülen ve sıcaklığa göre kompanze edilen iletkenlik bu ilişki üzerinden konsantrasyona dönüştürülür. Birçok çözeltide iletkenlik belirli bir konsantrasyonda tepe yapıp düştüğünden, proses aralığının eğrinin tek yönlü bölümünde kalması gerekir. Aksi hâlde aynı iletkenlik iki farklı konsantrasyona karşılık gelebilir.

Sensör gövde malzemesi nasıl seçilir?

Gövde malzemesi, proses kimyası ve sıcaklık-basınç koşullarına göre seçilir. Cam elyaf takviyeli PEEK gövde standart versiyonda 120 °C, yüksek sıcaklık versiyonunda 200 °C sıcaklığa ve 2.135 kPa basınca kadar kullanılabilir. Cam elyaf takviyeli veya dolgusuz ETFE gövdeler 120 °C ve 1.480 kPa ile sınırlıdır; kimyasal uyumluluk gereksinimine göre tercih edilir. Conta malzemesi (EPDM, FKM veya FFKM) de aynı değerlendirmeye dahil edilmelidir.

Montajda sensörün çevresinde neden boşluk bırakılmalıdır?

Toroidal sensörün ölçtüğü akım halkası, gövdenin çevresindeki sıvıyı da kapsar. Sensör boru veya tank duvarına çok yakın olduğunda halkanın geometrisi değişir ve etkin hücre sabiti sapar; bu duruma duvar etkisi denir. Sensör çevresinde yeterli boşluk bırakılması önerilir. Dar borularda bu mümkün değilse kalibrasyonun sensör montaj konumundayken yapılması, duvar etkisinden kaynaklı sapmayı telafi etmenin pratik yoludur.

Sıcaklık iletkenlik ölçümünü nasıl etkiler?

Çözeltilerin iletkenliği sıcaklık arttıkça belirgin biçimde yükselir; bu nedenle kompanzasyon yapılmayan bir ölçümde sıcaklık değişimi, konsantrasyon değişimi gibi görünebilir. Sensöre entegre Pt 100 RTD proses sıcaklığını ölçer ve transmitter bu veriyle iletkenliği bir referans sıcaklığa göre düzeltir. Konsantrasyon ölçümlerinde doğru sonuç için kompanzasyonun ölçülen çözeltiye özgü olarak yapılandırılması gerekir.

Sensör proses durdurulmadan sökülebilir mi?

Evet, geri çekme düzeneğiyle. Mekanik düzenek 200 °C ve 2.135 kPa, manuel düzenek 130 °C ve 343 kPa sınırlarına sahiptir; maksimum dalma stroku sırasıyla 267 mm ve 305 mm’dir. Düzenekler 1½ inç MNPT bağlantıyla ayrı tedarik edilen küresel vanaya bağlanır ve ⅝-11 UNC bağlantılı, kısa kablolu sensör konfigürasyonuyla kullanılır. Sensör geri çekildikten sonra vana kapatılarak hat açılmadan bakım yapılabilir.

Ekranlı mı ekransız mı kablo tercih edilmelidir?

Motor sürücüleri, pompalar veya yüksek güçlü ekipmanların bulunduğu elektriksel gürültülü sahalarda EMI/RFI korumasını iyileştiren ekranlı kablo tercih edilmelidir. Ekransız kablo, belirli transmitterlerle kullanım için önerilir; ekranlı kabloyla uyumlu olmayan transmitterler de bulunduğundan seçim, kullanılacak transmittere göre yapılmalıdır. Standart entegre kablo boyu 6,1 m’dir; 3 m ile 30 m arasında farklı uzunluklar ve bağlantı kutusu üzerinden uzatma mümkündür.
