Çözünmüş Oksijen Sensörleri

Çözünmüş Oksijen Sensörü Nedir?

Çözünmüş oksijen (DO), su içinde moleküler olarak çözünmüş hâlde bulunan oksijen miktarıdır ve genellikle ppm ya da mg/L birimiyle ifade edilir. Aktif çamur esaslı biyolojik arıtmada mikroorganizmaların organik yükü parçalayabilmesi için havalandırma havuzundaki oksijen seviyesinin belirli bir bantta tutulması gerekir. Oksijen yetersiz kaldığında arıtma verimi düşer; gereğinden fazla hava verildiğinde ise blower'lar gereksiz enerji tüketir.

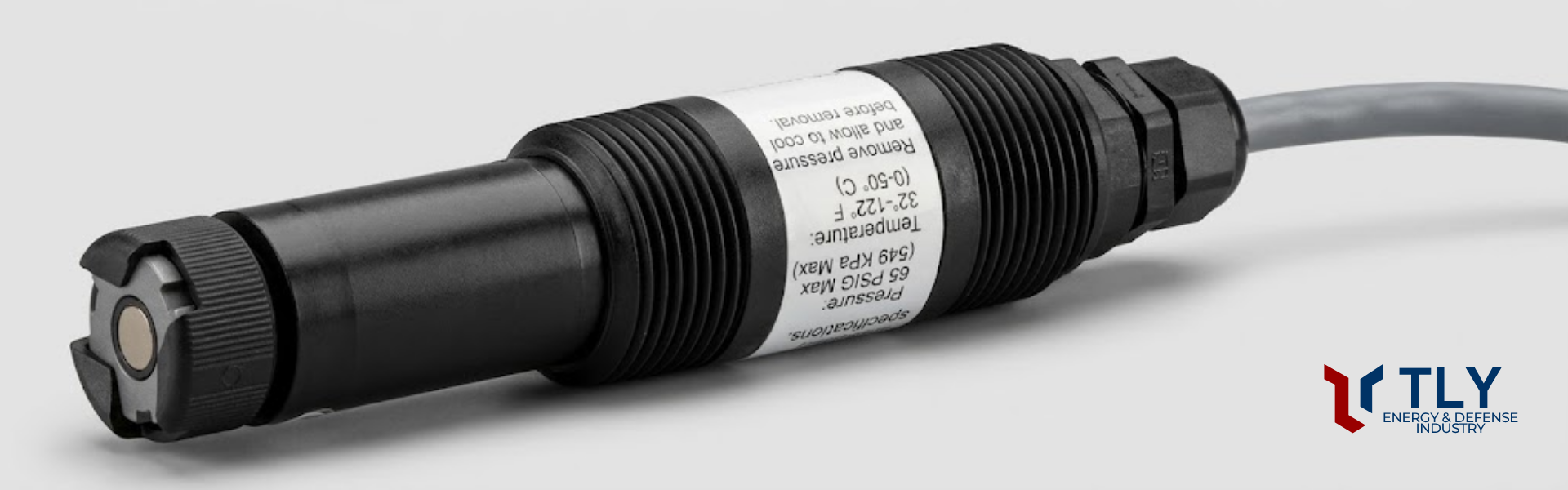

Çözünmüş oksijen sensörü, bu dengeyi yönetmek için gereken proses verisini sağlayan analitik ölçüm elemanıdır. Bu sayfada ele alınan sensörler amperometrik tiptedir: gaz geçirgen bir membranın arkasında elektrolit ve altın katot bulunan ölçüm hücresi, oksijen konsantrasyonuyla orantılı bir elektrik sinyali üretir. Sensör tek başına bir çıkış sinyali vermez; ürettiği ham sinyal uyumlu bir analitik transmitter tarafından işlenerek ölçüm değerine dönüştürülür ve kontrol sistemine aktarılır.

Proses enstrümantasyonu içinde çözünmüş oksijen sensörü, sıvı analizi grubunun temel elemanlarından biridir. pH, ORP ve iletkenlik ölçümleriyle birlikte kullanıldığında arıtma prosesinin biyolojik ve kimyasal durumunu bütüncül biçimde izlemeye olanak tanır. Özellikle havalandırmanın tesis enerji tüketiminde önemli bir paya sahip olduğu arıtma tesislerinde, güvenilir bir çözünmüş oksijen ölçümü hem proses kalitesi hem de işletme maliyeti açısından belirleyici bir rol oynar.

Amperometrik Çözünmüş Oksijen Ölçümünün Çalışma Prensibi

Amperometrik çözünmüş oksijen ölçümü, oksijenin bir elektrot yüzeyinde elektrokimyasal olarak indirgenmesi sırasında oluşan akımın ölçülmesine dayanır. Ölçüm zinciri dört temel adımdan oluşur:

1. Membran üzerinden oksijen difüzyonu: Prosesteki çözünmüş oksijen, sensör ucundaki gaz geçirgen membrandan geçerek ölçüm hücresinin içine difüze olur. Membran, proses sıvısını ve kirleticileri elektrottan ayırırken oksijenin geçişine izin verir.

2. Katotta elektrokimyasal indirgenme: Hücre içindeki elektrolitte bulunan altın katotta oksijen indirgenir. Bu reaksiyonun oluşturduğu akım, membrandan geçen oksijen miktarıyla orantılıdır; dolayısıyla akım değeri doğrudan çözünmüş oksijen konsantrasyonunun bir ölçüsüdür.

3. Sıcaklık kompanzasyonu: Membranın gaz geçirgenliği ve suyun oksijen çözünürlüğü sıcaklıkla değişir. Sensör gövdesine entegre Pt-100 direnç termometresi proses sıcaklığını ölçer ve bu bilgi okumanın otomatik olarak düzeltilmesinde kullanılır.

4. Transmitter ile sinyal işleme: Sensör akımı ve sıcaklık sinyali, EMI/RFI korumalı kablo üzerinden uyumlu bir analitik transmittere iletilir. Transmitter, kalibrasyon verilerini ve sıcaklık düzeltmesini uygulayarak ppm cinsinden ölçüm değerini üretir ve kontrol sistemine aktarır.

Ölçüm, oksijenin membran yüzeyinden sürekli olarak tüketilmesine dayandığı için membran önünde yeterli numune akışı bulunması gerekir. Havalandırma havuzlarında hava kabarcıklarının oluşturduğu çalkalanma çoğu durumda bu akışı sağlar; akış hücresi ve açık kanal uygulamalarında ise minimum akış koşulları dikkate alınmalıdır.

Öne Çıkan Özellikler

· ppm seviyesinde geniş ölçüm aralığı: Çözünmüş oksijen 0–20 ppm (mg/L, O₂ olarak) aralığında ölçülür; bu aralık havalandırma havuzu kontrolünde ihtiyaç duyulan çalışma bandını kapsar.

· Yüksek ölçüm doğruluğu: 25 °C'de ±0,2 ppm doğruluk ve ±%0,5 okuma tekrarlanabilirliği ile kararlı kontrol döngüleri için güvenilir veri sağlanır.

· Hızlı tepki: 25 °C'de, 0–2 ppm aralığında nihai okumanın %90'ına 20 saniyenin altında ulaşılır; bu da havalandırma değişikliklerinin kısa sürede izlenmesine imkân verir.

· Entegre sıcaklık kompanzasyonu: Sensör gövdesindeki Pt-100 RTD, sıcaklık değişimlerinin ölçüme etkisini otomatik olarak düzeltir.

· Kolay hava kalibrasyonu: Sensör, sahada ek referans çözelti gerektirmeden havada kalibre edilebilir.

· Takım gerektirmeyen bakım: Membran ve elektrolit değişimi özel alet gerektirmez; sensörle birlikte yedek membran grupları, O-ringler ve elektrolit çözeltisi sağlanır.

· Çift yönlü proses bağlantısı: Öne ve arkaya bakan 1 inç erkek NPT bağlantılar sayesinde sensör hem daldırma hem de akış hücresi montajına uyarlanabilir.

· Esnek kablo seçenekleri: Farklı uzunluklarda entegre EMI/RFI korumalı kablo veya hızlı sensör değişimine olanak tanıyan, kablonun burulmasını önleyen soketli bağlantı seçeneği sunulur.

· Kapsamlı montaj aksesuarları: Korkuluk montaj düzeneği, akış-geçişli T parçaları, düşük akış hücresi ve püskürtmeli temizleme ünitesi ile farklı saha koşullarına uyum sağlanır.

Teknik Özellikler

Aşağıdaki değerler, bu sayfada ele alınan amperometrik çözünmüş oksijen sensörü için tipik teknik verilerdir. Nihai değerler; seçilen konfigürasyon, kablo ve montaj aksesuarına göre proje aşamasında teyit edilmelidir.

Başlıca Avantajlar

· Enerji verimli havalandırma kontrolü: Sürekli ve doğru oksijen verisi, blower kapasitesinin ihtiyaca göre ayarlanmasına ve gereksiz havalandırmanın önlenmesine yardımcı olur.

· Kararlı biyolojik arıtma performansı: Oksijen seviyesinin hedef bantta tutulması, aktif çamur prosesinde arıtma veriminin korunmasını destekler.

· Düşük bakım yükü: Sahada alet gerektirmeden yapılan membran/elektrolit değişimi ve havada kalibrasyon, bakım sürelerini kısaltır.

· Kirli ortamlara uyum: Kirlenmeye yatkın uygulamalar için düz yüzeyli membran tutucu ve zamanlayıcı kontrollü püskürtmeli temizleme seçenekleri, ölçüm sürekliliğini destekler.

· Esnek montaj: Havuz korkuluğuna daldırma, akış-geçişli T parçası veya düşük akış hücresi ile aynı sensör farklı noktalarda kullanılabilir.

· Güvenilir sinyal iletimi: EMI/RFI korumalı kablo yapısı, elektriksel gürültünün yoğun olduğu pompa ve blower sahalarında sinyal kalitesinin korunmasına katkı sağlar.

· İzlenebilir kalibrasyon: Opsiyonel kalibrasyon ve loop kalibrasyon sertifikaları, ölçüm kalitesinin belgelenmesi gereken tesislerde denetim süreçlerini kolaylaştırır.

Uygulama Alanları

Amperometrik çözünmüş oksijen sensörlerinin birincil kullanım alanı, belediye ve endüstriyel atıksu arıtma tesislerinin havalandırma havuzlarıdır. Sensörler ayrıca yan akış numune hatlarında ve açık kanal ölçümlerinde de kullanılabilir.

• Belediye Atıksu Arıtma Tesisleri

Aktif çamur havalandırma havuzlarında çözünmüş oksijen, havalandırma kontrolünün ana geri besleme sinyalidir. Korkuluk montajlı daldırma düzeneğiyle sensör doğrudan havuza yerleştirilir; ölçüm verisi SCADA üzerinden blower ve vana kontrolüne aktarılabilir.

• Endüstriyel Atıksu Arıtma

Gıda, kimya ve benzeri endüstriyel tesislerin biyolojik arıtma ünitelerinde değişken organik yük altında oksijen dengesinin korunması için kullanılır. Kirlenme riski yüksek atıksularda püskürtmeli temizleme ünitesi ve düz yüzeyli membran tutucu tercih edilebilir.

• Yan Akış (Sidestream) Numune Hatları

Numunenin proses hattından alınarak analiz noktasına taşındığı uygulamalarda sensör, akış-geçişli T parçasına veya düşük akış hücresine monte edilir. Bu düzen, sensöre kolay erişim ve kontrollü akış koşulu sağlar.

• Açık Kanal ve Havuz Ölçümleri

Açık kanallarda membran önünde yeterli akış hızı bulunması koşuluyla sürekli çözünmüş oksijen izlemesi yapılabilir; havuzlarda hava kabarcıklarının oluşturduğu çalkalanma genellikle yeterli akışı sağlar.

Çözünmüş Oksijen Sensörü Seçiminde Dikkat Edilecek Kriterler

Doğru sensör ve aksesuar seçimi, ölçümün doğruluğu kadar bakım sıklığını ve işletme maliyetini de belirler. Teknik değerlendirme için aşağıdaki bilgilerin netleştirilmesi önerilir:

 Proses ve Numune Koşulları

·         Beklenen çözünmüş oksijen aralığı (ppm seviyesi mi, ppb seviyesi mi?) — ppb seviyesindeki ölçümler için farklı bir sensör tipi gerekir

·         Minimum / normal / maksimum proses sıcaklığı

·         Proses veya numune hattı basıncı

·         Numunenin askıda katı madde, yağ, biyolojik film ve kireçlenme eğilimi

·         Islak malzemelerle kimyasal uyumluluk gerektiren bileşenler

   Montaj ve Akış Koşulları

·         Montaj tipi: havuza daldırma, akış-geçişli T parçası, düşük akış hücresi

·         Membran önündeki akış hızı veya numune debisi

·         Sensörün sökülmesi için gereken boşluk (T parçası tipine göre 90–150 mm)

·         Sensör ile transmitter arasındaki kablo mesafesi

   Bakım ve İşletme

·         Planlanan membran ve elektrolit değişim periyodu

·         Otomatik püskürtmeli temizleme ihtiyacı ve temizleme ortamı (su, hava veya temizleme çözeltisi)

·         Hızlı sensör değişimi için soketli bağlantı tercihi

·         Kalibrasyon sertifikası ve belgelendirme gereksinimi

   Sistem Entegrasyonu

·         Kullanılacak veya mevcut analitik transmitter ile uyumluluk

·         PLC / DCS / SCADA tarafında ihtiyaç duyulan sinyal ve haberleşme tipi (transmitter üzerinden)

·         Aynı noktada pH, ORP veya iletkenlik gibi ek parametrelerin izlenip izlenmeyeceği

Sensörün patlayıcı ortam sınıflandırmasına sahip bir bölgede kullanılması planlanıyorsa, tehlikeli alan uygunluğu proje aşamasında ayrıca değerlendirilmelidir.

Kalibrasyon Sertifikaları ve Bağlantı Standartları

Bu sensör için sunulan belgelendirme seçenekleri ve bağlantı standartları aşağıda özetlenmiştir.

TLY Enerji Çözünmüş Oksijen Ölçüm Çözümleri

TLY Enerji, atıksu arıtma tesislerinde çözünmüş oksijen ölçümünü tek bir sensör tedariki olarak değil, havalandırma kontrolünün bir parçası olarak ele alır. Mühendislik ekibimiz proses ve numune koşullarını değerlendirerek sensörün ölçüm noktasına, montaj tipine ve kirlenme riskine uygunluğunu analiz eder; korkuluk montajı, akış hücresi veya püskürtmeli temizleme gibi aksesuarların doğru kombinasyonunu belirler.

Sensörün uyumlu analitik transmitterle birlikte seçilmesi, ölçüm verisinin PLC, DCS veya SCADA sistemlerine entegrasyonu, teknik dokümantasyonun hazırlanması, devreye alma ve bakım planlaması konularında müşterilerimize proje boyunca mühendislik desteği sağlarız. Membran ve elektrolit değişim periyotlarının proses koşullarına göre planlanması, yedek parça ihtiyacının önceden belirlenmesi ve saha ekiplerinin bilgilendirilmesi de bu yaklaşımın parçasıdır. Böylece ölçüm noktası, ilk günden itibaren güvenilir veri üreten ve bakımı öngörülebilir bir sisteme dönüşür.

Sıkça Sorulan Sorular

Çözünmüş oksijen sensörü nedir?

Çözünmüş oksijen sensörü, su veya atıksu içinde çözünmüş hâldeki oksijen miktarını sürekli ölçen analitik bir cihazdır. Ölçüm sonucu genellikle ppm veya mg/L olarak ifade edilir. Atıksu arıtma tesislerinde havalandırma havuzundaki oksijen seviyesinin kontrolü için kullanılır ve biyolojik arıtmanın verimli, enerji açısından dengeli yürütülmesine yardımcı olur.

Amperometrik çözünmüş oksijen sensörü nasıl çalışır?

Prosesteki oksijen, gaz geçirgen bir membrandan geçerek elektrolitle dolu ölçüm hücresine ulaşır ve burada altın katotta elektrokimyasal olarak indirgenir. Bu reaksiyonun oluşturduğu akım oksijen konsantrasyonuyla orantılıdır. Sensöre entegre Pt-100 sıcaklık elemanı sıcaklık etkisini düzeltir; transmitter ise sinyali işleyerek ppm cinsinden değer üretir.

Çözünmüş oksijen sensörü nasıl kalibre edilir?

Bu sayfada ele alınan amperometrik sensörler havada kalibre edilebilir. Kalibrasyon, bağlı analitik transmitterin kalibrasyon menüsü üzerinden yürütülür ve sahada ayrıca referans çözelti hazırlanmasını gerektirmez. Belgelendirme gerekiyorsa sensör, opsiyonel kalibrasyon, loop kalibrasyon veya elektronik kalibrasyon sertifikasıyla birlikte tedarik edilebilir.

Membran ve elektrolit ne sıklıkla değiştirilmelidir?

Elektrolit ömrü tipik olarak yaklaşık 4–6 aydır; ancak gerçek değişim periyodu proses koşullarına, kirlenme seviyesine ve sensörün bakım geçmişine bağlıdır. Membran ve elektrolit değişimi özel alet gerektirmeden yapılabilir. Sensörle birlikte yedek membran grupları, O-ringler ve elektrolit çözeltisi sağlanır.

Sensör ppb seviyesinde ölçüm yapabilir mi?

Hayır. Bu sayfada ele alınan sensör 0–20 ppm aralığında ölçüm yapar ve atıksu havalandırması gibi ppm seviyesindeki uygulamalar için tasarlanmıştır. Kazan besleme suyu gibi ppb seviyesinde çözünmüş oksijen ölçümü gerektiren uygulamalarda farklı bir sensör tipi seçilmelidir. TLY Enerji bu tür ihtiyaçlar için ayrı teknik değerlendirme yapar.

Sensörün doğru ölçüm yapması için akış gerekli midir?

Evet. Amperometrik ölçümde oksijen membran yüzeyinde sürekli tüketildiği için membran önünde numunenin yenilenmesi gerekir. Havalandırma havuzlarında hava kabarcıklarının oluşturduğu çalkalanma genellikle yeterlidir. Akış-geçişli montajda 3,8–19 L/dk, açık kanalda yaklaşık 0,3 m/s ve düşük akış hücresinde 7,6–19 L/sa numune akışı önerilir.

Kirlenmeye yatkın proseslerde sensör nasıl korunur?

Yoğun askıda katı madde veya biyolojik film oluşumu beklenen uygulamalarda düz yüzeyli membran tutucu kullanılabilir. Buna ek olarak, bir zamanlayıcı ve solenoid vana ile kumanda edilen püskürtmeli temizleme ünitesi; su, hava veya temizleme çözeltisiyle membran yüzeyini periyodik olarak temizleyerek bakım aralıklarının uzamasına yardımcı olur.

Sensör kontrol sistemine nasıl bağlanır?

Sensör, EMI/RFI korumalı entegre kablo veya soketli hızlı bağlantı kablosu ile uyumlu bir analitik transmittere bağlanır. Standart kablo uzunlukları 30 m'ye kadardır ve toplam kablo uzunluğu 91 m'ye çıkabilir. Transmitter, ölçüm değerini PLC, DCS veya SCADA sistemine aktarır; sinyal ve haberleşme tipi seçilen transmittere göre belirlenir.
